安全继电器种类及其原理

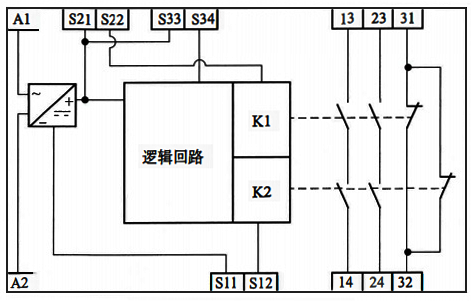

按照行业及标准体系划分，安全继电器通常划分为机械制造行业用安全继电器(符合标准EN ISO 13849，性能等级PL:a~e、EN 954-1，安全等级Cat:B、1~4)及流程工业用安全继电器(符合标准IEC 61508、IEC 62061，安全完整性等级SIL: 1~4)。无论应用于哪个行业，基于哪种标准取得安全认证的安全继电器的基本原理如图所示。
A1/A2为电源加载端，S11/S12、 S21/S22为两组输入通道，S33/S34为复位端，13/14、23/24常开触点NO作为逻辑输出，31/32 常闭触点NC为辅助触点。
较之于普通继电器，安全继电器的“安全”二字通常体现在以下方面：
1、安全继电器的冗余配置
图中所示，安全继电器内部相当于集成了两个继电器，以保证可靠性，满足相应的安全完整性等级。
2、安全继电器具备机械联动触点

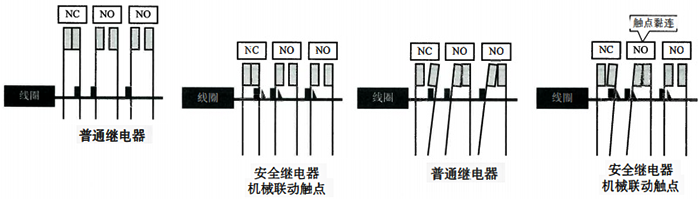

安全继电器采用多极触点机械联动设计，保证常开安全输出触点和辅助常闭触点不可能同时闭合，如图所示。
由于安全继电器的触点被机械性地连在一起，如果常开的安全触点NO粘连，辅助常闭触点NC将打开；类似的情况，如果辅助常闭触点NC粘连，常开安全触点NO将不能闭合。
3、安全继电器的自诊断功能
根据安全 仪表系统故障安全的设计原则，安全继电器通常采用常开触点NO作为信号输出触点。基于机械联动触点设计，辅助常闭触点NC通常作为常开触点NO是否粘连的监视用途，即安全继电器具备自诊断功能。
4、安全认证
石油化工行业中，安全继电器作为安全仪表系统的一个部件实现安全仪表功能，其相关参数均通过权威机构测试认证并出具证明文件。
安全继电器使用注意事项
①常开安全触点NO作为信号输出触点，应用时应注意整个回路的构建及动作逻辑的匹配。
②继电器故障大多发生在触点上，应根据负载情况确定触点容量。
③在安全仪表系统中，为了实现满足要求安全完整性等级(SIL)的安全仪表功能，安全继电器仅仅是作为连接仪表、逻辑控制器、最终元件之间的器件，其符合性判断仍须放到安全仪表回路中。
