[图文]聊聊信号隔离器的五种用途

2023/10/9 0:29:45 人评论次浏览分类：过程控制文章地址：//www.e-cumulus.com/tech/5114.html

在控制系统工作过程中，经常会出现信号失真、相互干扰等问题，造成系统不稳定，甚至无法工作，这需要找到方法减少该类问题的发生。

信号隔离器是一种输入/输出设备，接收输入信号，转换成与输入成一定关系的信号，输出给其他设备，利用光电隔离或电磁隔离切断输入信号与输出信号之间的电气连接，起到电气隔离的作用，而并不影响信号的传输，实际的信号隔离器往往会根据需要，附加很多其他功能，如信号运算、信号分配及转换等。

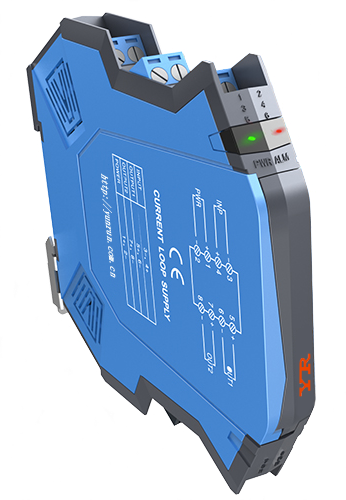

昌晖信号隔离器

信号隔离器在实际应用中主要有以下四种用途：

1、消除接地环路影响
当系统中两个仪表形成地环路时，往往会产生干扰，导致信号不准确。如果在这两个仪表之间增加一个信号隔离器，切断地环路，可解决这个问题，如下图所示。

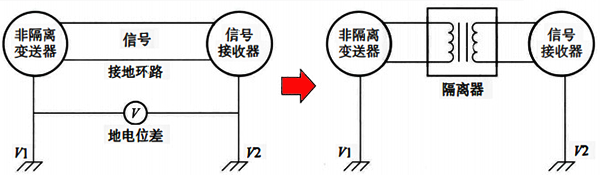

利用信号隔离器消除接地环路影响

2、消除高频电磁干扰
某些设备工作时会产生高频电磁干扰，最常见的就是变频器，如下图所示，变频器产生的干扰将通过连接线进入其他设备，如DCS，很可能出现信号跳变，严重时可能导致DCS不能正常工作。在这二者之间增加一个信号隔离器，利用信号隔离器对高频信号的抑制作用，可以将信号滤波后送到DCS。

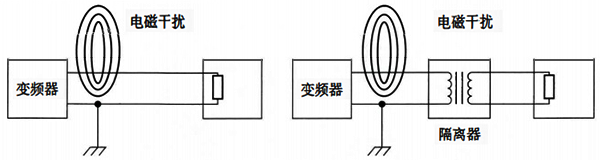

利用信号隔离器消除高频电磁干扰
