液面和界面测量仪表选型设计规范节选自《SH/T3005-2016 石油化工自动化仪表设计》行业标准，液面和界面测量通常用到玻璃板液位计、磁性浮子液位计、差压变送器、浮筒式液位计、浮球液位计、超声波液位计、超声波液位计等仪表，昌晖仪表在本文与大家分液面和界面测量仪表设计规范、安装要求及使用注意事项。
玻璃板液位计选型设计规范
1、就地液位指示宜选用玻璃板液位计，但测量深色、粘稠并与管壁有沾染作用的介质时不宜使用。具体要求如下：
a、洁净、透明、低粘度和无沉积物介质的液位指示，宜选用反射式，其它场合使用透光式；
b、界面测量和重质油品及含固体颗粒介质的液位测量，应选用透光式;如介质较枯稠、脏污或 安装场合光线不足，宜选用照明式；
c、对于易冻、易凝介质，应选用带蒸汽夹套式；
d、低温介质易造成结霜时，应选用防霜式；
2、对于温度低于80℃、压力小于0.4MPa、不易燃、无爆炸危险和无毒的洁净介质，可选用带护罩的玻璃管液位计。
3、玻璃板液位计的长度不宜大于1700mm，当测量范围大于1700mm时，可采用几个液位计上下重叠安装。

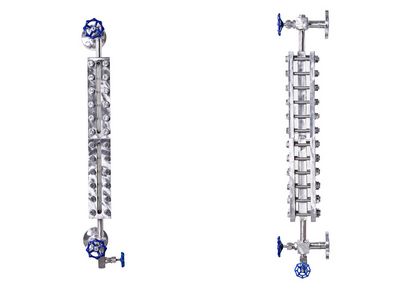

玻璃板液位计
磁性浮子液位计选型设计规范
磁性浮子液位计适用于就地液位界面指示，但测量粘度高于600mPa.s的介质时，不宜采用。具体要求如下：
1、选用长度不宜大于4000mm；
2、工作压力不宜大于10MPa；
3、介质温度不宜大于250℃；
4、介质密度宜为400-2000kg/m3，介质密度差应大于150kg/m3。
差压式液位计选型设计规范
差压式液位计的选用，应符合下列规定:
1、液位(界面)测量，宜选用差压变送器;
2、对于腐蚀性液体、粘稠性液体、熔融性液体、沉淀性液体等，当采取灌隔离液、吹气或冲液等措施时，亦可选用差压变送器;
3、对于腐蚀性介质、粘稠性液体、易气化液体、含悬浮物液体等，宜选用单法兰液位变送器；
4、对于易结晶的液体、高粘度的液体、结胶性液体、沉淀性液体等，宜选用插入式法兰差压变送器；
5、当被测对象有大量冷凝物或沉淀物析出时，宜选用双法兰远传差压变送器；
6、用差压式仪表测量锅炉汽包液位时，应采用双室平衡容器；
7、测液位的差压变送器宜带有迁移机构，差压变送器正、负迁移量应在选择仪表量程时确定;
8、对于正常工况下液体密度发生明显变化介质，不宜选用差压式变送器。

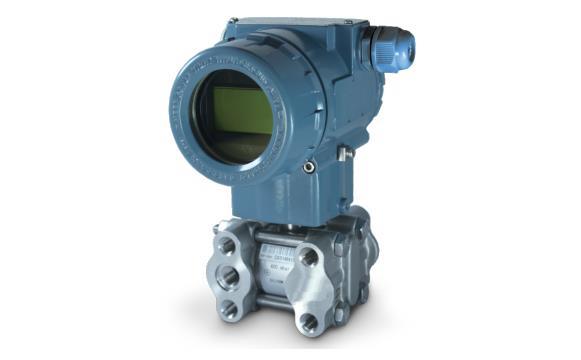

单晶硅差压变送器
浮筒液位计选型设计规范
浮筒液位计的选用，应符合下列规定:
1、在密度、操作压力范围比较宽的场合，一般介质的液位界面测量，宜选用浮筒式液位计，但在密度变化较大的场合，不宜选用浮筒式液位计。下列场合宜选用浮筒式液位计:
a、测量范围在2000mm以内，比密度差为0.5-1.5的液体的液位连续测量；
b、测量范围在1200mm以内，比密度差为0.1-0.5的液体界面的连续测量；
c、真空、负压或易气化的液体的液位测量。
2、对于清洁液体，宜选用外浮筒式液位计，并优先采用“侧-侧”法兰连接型。
3、对于粘稠、易凝、易结晶的介质，宜选用内浮筒式液位计，也可选用带蒸汽夹套式的外浮筒式液位计。
4、内浮筒式液位计用于被测液体扰动较大的场合，应加装防扰动影响的平稳套管。
5、电动浮筒液位计用于被测液位波动频繁的场合，其输出信号应加阻尼器。
6、电动浮筒液位计在被测介质温度高于200℃时应带散热片，温度低于0℃时应带延伸管。

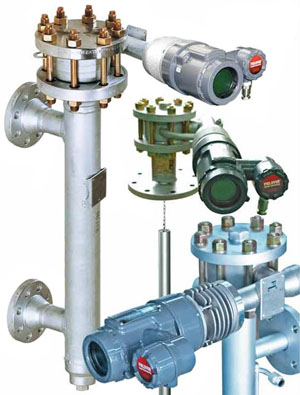

浮筒液位计
浮子(球)式液位计选型设计规范
浮子(球)式液位计的选用，应符合下列规定:
1、对于液位变化范围大或含有颗粒杂质的液体以及负压系统，在下列场合可采用浮子式液位计：
a、各类贮槽液位的连续测量和容积计量；
b、两种液体的密度变化不大，且比密度差大于0.2的界面测量。
2、对于粘度较大、温度较高(不高于450℃)、不宜引出的介质(如减压渣油、润滑油等)的液位测量，宜选用内浮子(球)液位计。
3、对于脏污液体，以及在环境温度下易结晶、结冻的液体，不宜采用浮子(球)式液位计。
电容式液位计或射频式液位计选型设计规范
电容式液位计或射频式液位计的选用，应符合下列规定：
1、腐蚀性液体、沉淀性流体以及其它工艺介质的液位连续测量和位式测量，可选用电容式液位计或射频式液位计。
2、用于界面测量时，两种液体的电气性能(介电常数等)必须符合产品的技术要求。
3、电容液位计或射频式液位计，应根据被测介质的导电性能、工艺容器的材质等因素确定。
4、对于易粘附电极的导电液体，不宜采用电容式液位计。
5、电容式、射频式液位计易受电磁干扰的影响，应采取抗电磁干扰措施。
6、用于位式测量的电容液位计或射频式液位计，宜采用水平安装型;用于连续测量的电容液位计或射频式液位计，宜采用垂直安装型。
投入式液位变送器选型设计规范
对于深度为5m-100m的水池、水井、水库的液位连续测量，应选用投入式液位变送器(静压式液位计)。

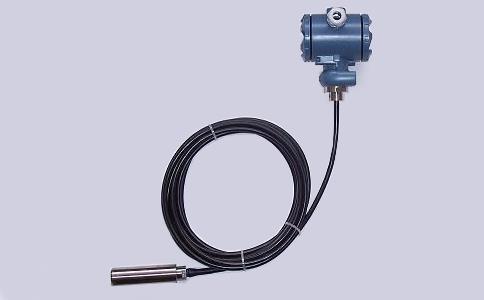

投入式液位变送器
超声波式液位计选型设计规范
超声波液位计的选用，应符合下列规定:
1、普通液位计难于测量的腐蚀性、高粘性、易燃性、易挥发性及有毒性的液体的液位、液-液分界面、固-液分界面的连续测量和位式测量，宜选用超声波液位计，但不宜用于液位波动大的场合；
2、超声波液位计适用于能充分反射声波且传播声波的介质测量，但不得用于真空场合，不宜用于易挥发、含气泡、含悬浮物的液体和含固体颗粒物的液体；
3、对于内部存在影响声波传播的障碍物的工艺设备，不宜采用超声波液位计；
4、对于连续测量液位的超声波仪表，当被测液体温度、成份变化较显著时，应对声波的传播速度的变化进行补偿，以提高测量精度;
5、对于检测器和转换器之间的连接电缆，应采取抗电磁干扰措施；
6、超声波液位计的型号、结构型式、探头的选用等，应根据被测介质的特性等因素来确定。

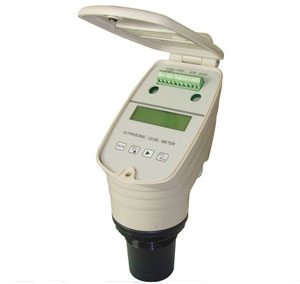

超声波液位计
辐射式液位计选型设计规范
辐射式液位计的选用，应符合下列规定:
1、对于高温、高压、高粘度、易结晶、易结焦、强腐蚀、易爆炸、有毒性或低温等液位的非接触式连续测量或位式测量宜采用辐射式液位计；
2、当其它测量仪表不能满足测量要求时，可采用辐射式液位计；
3、辐射源的强度应根据测量和安全性要求进行选择，工作现场的射线剂量当量严禁超过国家规定的安全标准；
4、辐射源的种类，应根据测量要求和被测对象特点(如液位高度)、容器材质及壁厚等因素进行选择；
5、测量仪表应有衰变补偿，以避免由于辐射源衰变而引起的测量误差，提高运行的稳定性和减少校验次数。
液位开关设计选型规范
液位开关宜选用浮球式或浮子式，开关接点宜选用双刀双掷(DPDT)。
储罐液位仪表设计选型规范
储罐液位仪表，可分为接触式(浮子式、差压式等)与非接触式(雷达物位计、超声液位计等)，其选用应符合下列规定：
1、原油、重质油储罐液位测量，宜采用非接触式;轻质油、化工原料产品(非腐蚀性)储罐液位测量，宜采用非接触式或接触式。
2、储罐就地液位指示，宜选用磁性浮子液位计、浮球液位计，也可选用直读式彩色玻璃板液位计。
3、拱顶罐、浮顶罐液位测量，宜选用重锤式钢带液位计、恒力盘簧式钢带液位计或光导式液位计。
4、内浮顶罐、外浮顶罐、有压罐、带有搅拌器或有旋流的储罐液位测量，宜选用有导向管安装方式的伺服式液位计。
5、大型拱顶罐、球形罐的原油、成品油、沥青、乙烯、丙烯、液化石油气、液化天然气、及其它介质液位的测量，可选用雷达物位计。
6、常压罐、压力罐、拱顶罐、浮顶罐的液体质(重)量、密度、体积、液位等测量，可选用静压式储罐液位计，但高粘度液位测量不宜采用。
