在变电所低压配电系统图中，变压器低压受电柜内的浪涌保护器(SPD)位置设计不当，会造成配电柜内的SPD安装不规范，不能满足SPD两端的引线长度超过0.5m的规范要求。一般来讲，低压配电柜相线母排在柜顶，PE排在柜底，柜高2.2m，如果从柜顶接线， 难以保证SPD接线总长不超过0.5m。可能造成的结果是雷电引起SPD过电压，引起配电柜内部起火。如下图所示就是这种情况。

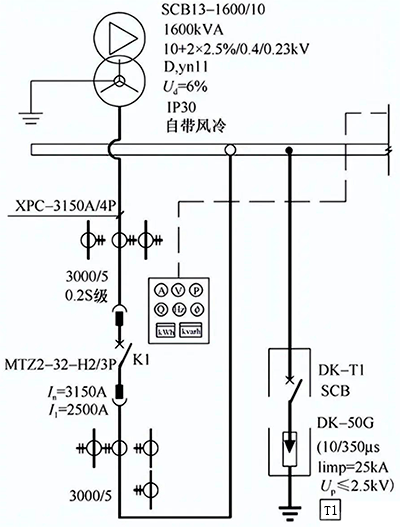

▲ 配电柜中SPD安装位置不当
关于SPD两端引线长度，在《建筑物电子信息系统防雷技术规范》GB50343-2012的第5.4.3条第8款明确规定：电源线路浪涌保护器在各个位置安装时，浪涌保护器的连接导线应短直，其总长度不宜大于0.5m。电源SPD的Uｐ应小于被保护设备的耐冲击电压额定值Uｗ。
一般应加上20%的安全裕量，即有效的电压保护水平Up小于0.8Uｗ。也就是说SPD的电压保护水平Up/f等于电压保护水平Up加上其两端引线的感应电压之后，应小于所在系统和设备的绝缘耐冲击电压值，并不宜大于被保护设备耐压水平的80%。实际安装SPD时往往存在许多限制条件，难免出现SPD两端引线过长等问题，使得安装后的设备达不到技术指标。
雷电流属于高频电流。大幅度波动的雷电暂态电 流可以在接地线微小的电感上产生较强的电压降。在雷电流作用时，保护支路两端的实际箝位电压Up/f通常分为Up与 (UL1+UL2)两部分，如下图所示：

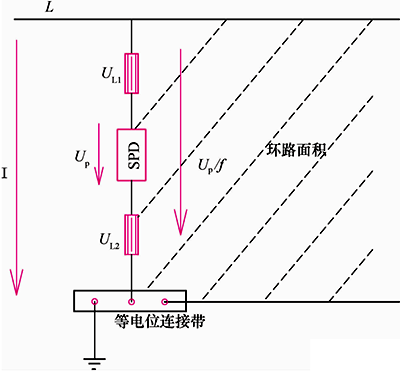

▲ 相线与等电位连接带之间的电压
即：
式中：UL1＋UL2为SPD两端引线L1与L2的感应电压， Up为SPD的本身的保护电压。Uｗ导线上的电压降取决于电阻R和电感L上的电压降。降低导线的电阻值和电感值是有效的降压手段，如下图所示，配电柜中SPD安装正确位置在雷击的情况下，接地线上的电压降主要取决于接地线上的电感，受电阻的影响较小。而电感主要取决于导线的长度，因此缩短接地线长度的方法比增加截面积的办法来减少地线上的电压降效果更好。

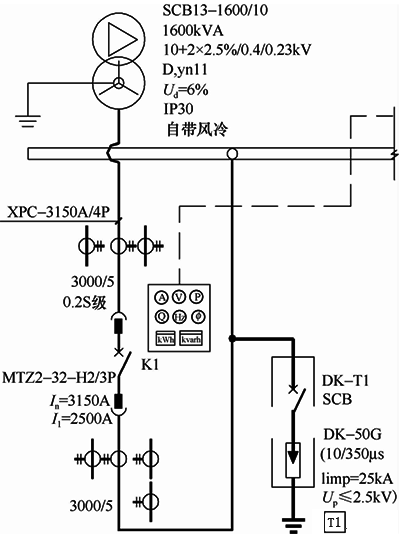

▲ 配电柜中SPD安装正确位置
一般电气设备的耐冲击过电压水平Uｗ为2.5kV或4.0kV。当SPD连接线过长使有效电压保护水平U大于耐压上限，SPD对设备不但不起保护作用，反而产生危害。因此，规范规定：浪涌保护器连接导线应平直， 其长度不宜大于0.5m。
为了保证SPD能在暂态过电压的作用下及时而可靠地限压，设计中应强调：“浪涌保护器连接导线应平直，其长度不宜大于0.5m”；同时满足在施工中，将SPD往配电柜下部安装，使SPD的PE端就近与配电柜接地排连接，SPD的上端引尽量短的导线至相线母排，可实现电源相线和接地线满足总长度小于0.5m。
