MTL温度输入信号安全栅组态所需工具
一字螺丝刀、笔记本一台、MTL通讯适配器一个，万用表一台。笔记本内需安装了MTL安全栅组态程序以及适配器的驱动程序。
作业需前检查项目
1、检查接线是否正确。
2、检查安全栅电源供电是否正常。
3、万用表测量现场端信号是否正常
4、所有的密码都是MTL。
5、在修改下装过程中必须断开连接之后，才能拔下适配器。
6、联系工艺规范开取作业票。
7、将此温度点对应的控制回路切至手动，如带联锁切除至旁路状态。
组态软件及适配器连接过程
1、连接编程器
2、将笔记本打开，并把适配器与笔记本连好。
3、将适配器的另外一端与安全栅连接。
4、安装程序(如果已经安装忽略此步骤)
5、打开光盘，安装组态程序PCS45，比如Pcs45V2p03.exe；
6、把适配器与笔记本USB口相连，安装驱动程序，此程序在Driver文件夹下；
组态过程
1、打开程序“PCS45 Configuration software”。
2、点击connectionàestablish,与安全栅连接上。

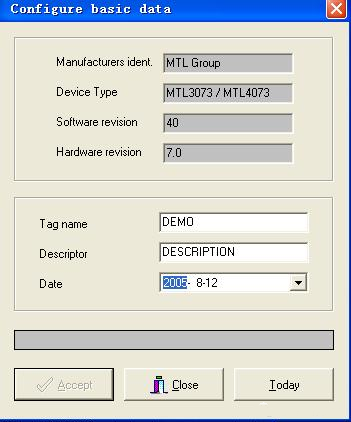

3、点击device dataàbasic config，根据描述修改描述信息。
Tag name内设置填写位号；descriptor内填写描述，可以不填写。

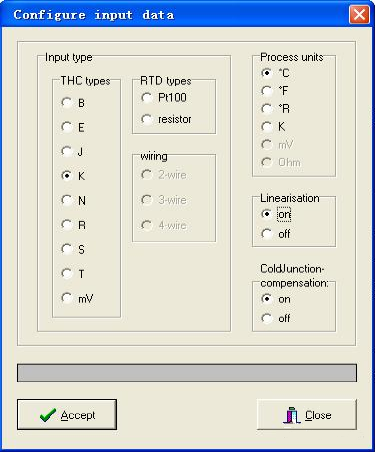

4、点击device dataàinput config，选择输入温度类型热电偶还是热电阻，温度单位；是否冷端补偿、是否线性化(针对热电偶输出单位是mV时)，纯测量mv；几线制(针对热电阻)，纯测量电阻。Linearisation为线性化，coldjunction-compensation为冷端补偿。
修改后点击accept，下装。详细的图片见下。

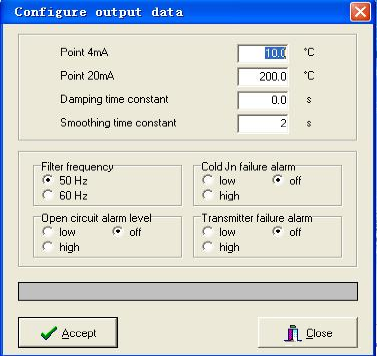

5、点击device dataàoutput config；输入零点和量程对应的温度值，以及阻尼时间。同时还可以调整当开路、零段补偿报警或者变送器(安全栅)故障时，输出高值，还是低值；由于DCS系统有保持功能，一般把此三项设置成关闭。Damping time constant为阻尼时间，正常情况下设置为0.0S。正常只用设定零点和量程。
修改后点击accept，下装。详细的图片如下。
6、每个做好之后点击accept，进行下装，待下装完成之后，才能进行其它后续操作。
7、检查组态和现场诊断

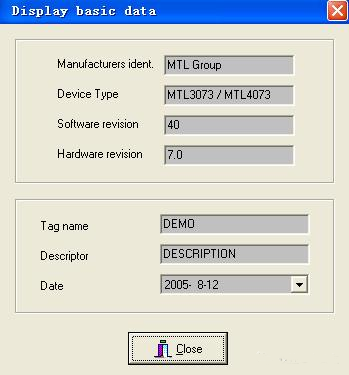

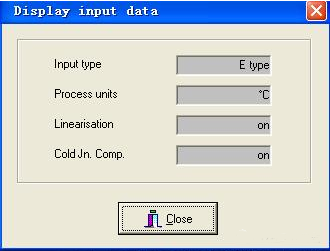

8、点击display下的每一项，可以显示组态修改下设定的信息，可以对组态进行检查。
9、点击Diagnostics，目录下有几个不同诊断项。通过status项对安全栅的运行状态进行检查；通过monitor项可以对实时的温度和输出进行监控，同时使用万用表对回路进行测量与监控的相比照，看输出是否与监视的一致，如果不一致的依照指导书8.7项进行修正。以下是一些诊断项的说明：
Status：显示运行状态和报警
Monitor：显示此时的温度和电流值
Data logger：用于长期监测，并进行数据存储
Set output：直接设定输出，即回路测试
Reset：对MTL安全栅复位，即清空缓存
10、使用Diagnosticsà Set output，设定输出，从DCS上检查输出是否相对应，如果不相对应可以依据11项进行修正。
11、校验修正安全栅(当上述9、10项目检查发现问题时才有必要进行修改)。

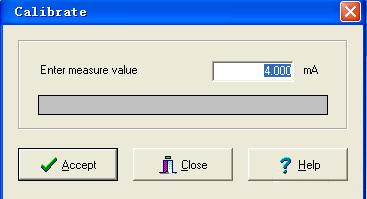

①需要使用device dataà Calibrate菜单。当安全栅输出MA不准确时需要校验。校验零点和量程；用万用表毫安档测量输出，输入真实的ma值即可。
②测量输出的mA值，一般为4或者20mA，有偏差大的，填入测量的真实值，这样就可以对安全栅的输出进行修正。每次输入后均需要点击accept进行下装。如果仍然有故障，则应更换安全栅并相应的做组态工作。
12、对MTL安全栅修改校验完毕之后，点击connectionàdisconnect，断开连接，此MTL安全栅投入正常的回路运行。
13、拔掉适配器，关闭电脑。
