外测液位计外测液位计直接安装在容器外壁,利用超声波技术进行测量,属于非接触式液位计。外测液位仪表分为外测液位计和外测液位开关两大类。

外测液位计分类

1、外贴式液位计

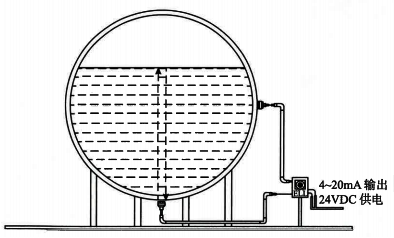

外侧液位计采用声呐回波测距原理,在容器底部的液位测量头发射超声波,在罐内液体介质内传播,到达液面反射形成回波,由变送器分析、处理回波信号,得到回波形成的时间,根据公式:高度(H)=速度(S)×时间(T)/2计算,得出液位。外测液位计原理如下图所示。

外测液位计原理

2、外贴式液位开关

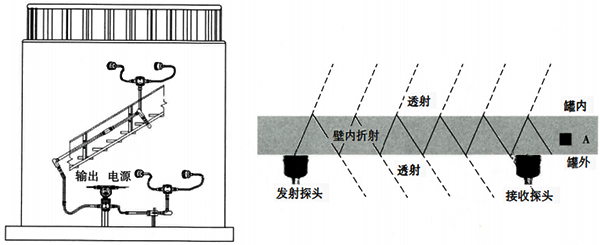

外测液位开关利用超声波壁内传播衰减原理,一个监测点用两个探头来实现监测,一个是发射探头,一个是接收探头;发射探头发射超声波,超声波向液体中和向气体中的透射率不同,被监测点有液或无液时,接收探头接收到不同的剩余能量,仪表根据能量值的差别显示有液或无液状态。外测液位开关原理如下图所示。

外测液位开关原理

外测液位计优点和局限性

1、外测液位计优点
①完全非接触式液位计,可以在罐体外部实现罐体内液位的 连续准确测量。无须在罐壁上动火、开孔,不用任何法兰连接,完全不接触罐内介质,不受罐内液体介电常数、波动、压力、温度、密度等变化的影响。
②可用于苛刻的工况。超 高压容器、高纯度介质,外置式液位计不受介质压力的影响进行可靠测量;对于腐蚀性介质液位测量非常理想。
③维护简单。实现在线维护,不影响生产。可在线安装每台液位计,不需要停产、清罐,不在容器上开孔。
④环保。不开孔、不用法兰,无泄漏点,不会污染环境。

2、外测液位计局限性

①外测液位计不宜用于测量悬浊液、乳浊液;不宜测量黏度过高的液体介质。
②外测液位计不宜测量低于-60℃,高过250℃的液体介质。
③容器内液位测量头垂直方向不能有遮挡物。

外测液位计应用场合

外测液位计适用于各种压力容器及球罐、卧罐、立罐、香肠罐的液位测量。特别适用于剧毒、强腐蚀性、易燃易爆介质的液位测量。

外测液位计选型注意事项

1、探头安装位置有夹层、夹套不能使用。
2、当容器材质为非金属或有非金属衬里时,不推荐使用。
3、外测液位计被测容器壁厚度应小于100mm;外测液位开关被测容器壁厚应小于70mm。
4、外测液位计盲区100-1000mm,视测量范围而定。

外测液位计安装注意事项

1、外测液位计测量探头通常安装于容器底部,校准探头通常安装与容器中部,特殊工况可咨询昌晖仪表制造有限公司给出针对性解决方案。
2、外贴液位测量头安装表面需打磨平整光亮无锈蚀,无漆层,无锈坑。
3、外贴液位测量头安装后需严格密封。
4、外贴液位变送器及液位开关主机安装需尽量选择避免阳光直射处或加防射罩。

外测液位计调试注意事项

需被测罐内有30%以上液体。
