总等电位联结将成为历史

2023/7/21 15:45:26 人评论 次浏览 分类:电工基础  文章地址://www.e-cumulus.com/tech/5047.html

在电气领域,总等电位联结(MEB)是指在保护等电位联结中,将总保护导体、总接地导体或总接地端子、建筑物内的金属管道和可利用的建筑物金属结构等可导电部分连接到一起(取自GB50054-2011),以确保它们在电气故障或雷击等情况下保持相同的电位。有助于减少电流通过人体的可能性。显然,总等电位联结是保护等电位联结的一种。

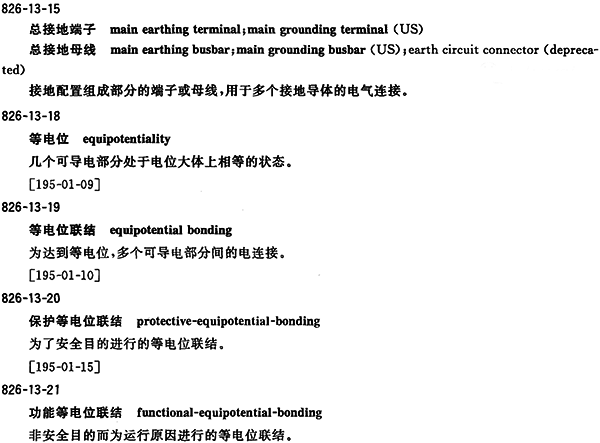

但是,近些年的国际、国内标准,MEB越来越少的被引用,取而代之的是MET(总接地端子),请看下文。



保护等电位联结也是一种常见的概念,它要求将所有保护导体、设备的金属外壳、MET、建筑物金属管道等相连接,以确保它们处于相同的电位。



目前,一般认为保护等电位联结能够提供足够的保护,并且已经被广泛采用。它在建筑电气系统中发挥着重要的作用。《低压电气装置第4-41部分:安全防护 电击防护》GB/T16895.21-2020(idt IEC60364-4-41:2017)关于保护等电位联结要求如下:

进入每个建筑物内且容易引人危险电位差的非电气装置的金属部分,应采用保护等电位联结导体连接至总接地端子。这些引入的金属部分可包括:
◆为建筑物提供服务的金属管道,例如气、水、区域供热系统等;
外界可导电结构件;
钢筋混凝土结构上可触及的钢筋。

从建筑物外引入的上述可导电部分,应足够靠近入户处进行等电位联结。在进入建筑物的入口处装有绝缘段的金属管不需要进行保护等电位联结。


2022年实施的《建筑电气与智能化通用规范》GB55024-2022没有出现“总等电位联结”一词,而有两条出现“保护等电位联结”,分别如下:


4.6.2 当电气设备采用保护电器自动切断电源作为低压电击故障防护措施时,对于线对地标称电压为交流220V的TN系统和TT系统,额定电流不超过63A的电源插座回路及额定电流不超过32A固定连接的电气设备的终端回路,切断电源的最长时间应符合下列规定:

1 TN系统切断电源的最长时间应为0.4s。
2 TT系统切断电源的最长时间应为0.2s;当TT系统采用过电流保护电器切断电源,且采取保护等电位联结措施时,其切断电源的最长时间应为0.4s。

7.3.1 建筑物内的接地导体、总接地端子和下列可导电部分应实施保护等电位联结:

1 进出建筑物外墙处的金属管线;
2 便于利用的钢结构及钢筋混凝土结构中的钢筋。

目前,正在报批的新版《低压配电设计标准》GB/T50054-202*也依据IEC标准,将“总等电位联结”及“局部等电 位联结”分别改为“保护等电位联结”及“辅助等电位联结”。


需要注意的是,保护等电位联结不仅适用于室内电气系统,也适用于其他领域,如工业设备、交通系统等。它可以提供额外的安全性和保护,以达到均压的作用,而不是为了传输电流。
