键相传感器的选型及安装要求

2023/7/20 15:16:41 人评论 次浏览 分类:物位测量  文章地址://www.e-cumulus.com/tech/5044.html

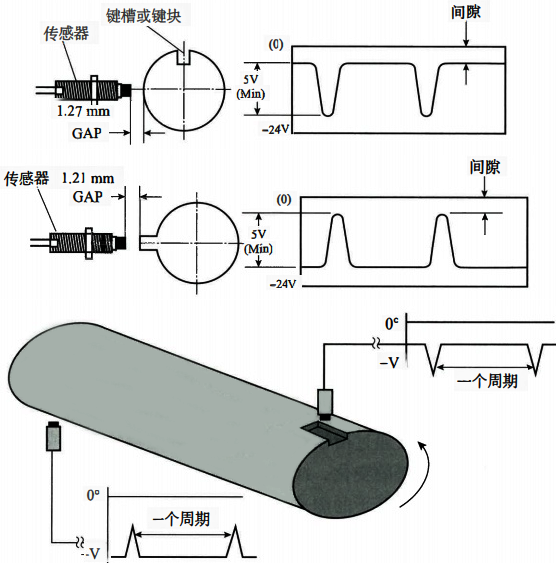

键相信号通常就是由一个8mm电涡流传感器提供的每转产生一个的电压脉冲,它用于机器旋转速度和振动相位滞后角的测量。键相信号是获取机器状态信息和大轴旋转速度所不可或缺的。电涡流传感器与转子中的键槽或键块相对应,测量转子的转速,输出电压脉冲信号,进而测量键相。键相测量原理如图所示。

键相测量原理

失去键相信号时会对机器监测与诊断造成严重影响,一般建议安装冗余键相探头;这对于只能在机壳内部安装传感器的机器特别关键。在这种应用中,应当安装备用键相传感器,并将传感器延伸电缆引出到机器外部的传感器就地端子箱中。

键相信号被机械监测、诊断与管理系统(MMS)用来产生经滤波后的振动幅值、相位滞后角、转速以 及其他信息,包括转子平衡矢量信息等。它还是测量转子偏心、慢滚动(Slow Roll)或径向跳动信息所必需的要素。键相信号能帮助操作人员或机械专家识别机组出现的故障。

键相传感器的选型及安装要求
键相传感器必须观测驱动设备转子。在多个轴系不同转速的机组上,每个转子上都必须有一个键相传感器。转子上的键槽或键块应当设计成在机器所有运行工况下都能提供准确的键相信号,并且在把键相传感器安置在正确位置时务必小心谨慎。


由于热增长效应会导致转子上的参考标记超出键相传感器的观测范围,因此键相传感器的安装位置应尽可能靠近止推轴承,从而最大限度地减小热增长效应的影响。


键槽或键块必须与驱动设备转子是一个整体。当参考标记位于非转子整体部件时,比如联轴器、短轴、中间轴以及套装轴肩,在停机后机组解体再装配过程中,由于转子零部件重新排列,可能会危及以往的历史键相信息。


因为凹槽是应力集中点,所以键槽不应开在高扭矩区域,比如联轴节轮毂处或联轴节法兰处。键槽或键块应当纳入机组的设计范畴中;设计键槽或键块时应当根据传感器类型、转速以及转子直径给出适合的内径、宽度、深度/高度以及长度。键槽或键块应当与平衡环上0°位置的平衡孔对齐或者转子上替他某些明显的特征对齐。


键相传感器的位置、安装方向角度, 以及键槽的位置都应正确地记录在案。准确的书面记录文档对诊断仪表和软件的正确使用及组态是至关重要的。


在两种获取键相脉冲的方法中,因为键槽不仅更容易设计加工、对键相探头造成破坏的可能性更小,所以键槽比键块更可取。当键相标记是键槽时,探头应当对准光滑的转子表面设置间隙电压而不是键槽。当键相标记是键块时,探头应当对准键块凸起的顶部,进行间隙电压设置。
