射频导纳液(料)位计是在电容液位计的基础上增加了补偿技术,解决了传感器挂料产生的误差。

射频导纳料位计原理

射频导纳物位控制技术是一种从电容式物位控制技术发展起来的,射频导纳中“导纳”的含义为电学中阻抗的倒数,“射频”即高频无线电波,射频导纳技术可以理解为用高频无线电波测量导纳的方法。高频正弦振荡器输出一个稳定的测量信号源,利用电桥原理,以精确测量安装在待测容器中的传感器上的导纳。

射频导纳料位计种类

依据不同的测量需求,可分为连续量射频导纳液位计和开关量射频导纳物位计;根据探头形式,可分为杆式和缆式。

射频导纳料位计外形结构

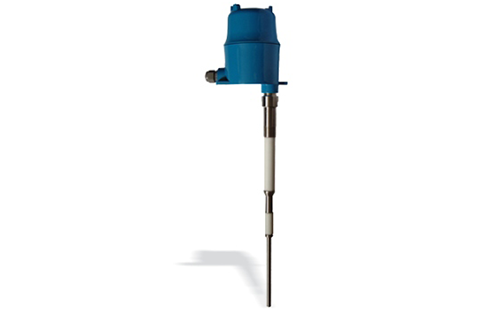

射频导纳液(料)位计外形如图所示。

射频导纳料位计

射频导纳料位计主要参数

精度:±0.5%FS
温度影响:0.25%/30℃
探头长度:250~5000mm(杆式),最长30m(缆式)
最大负载:24VDC时450Ω
响应时间:<0.5s
防爆、防护等级:隔爆、本安型等;不低于IP65防护等级
两线制:24VDC电源线和信号输出线共用一对线
仪表供电电源:15~35VDC
输出:4-20mA
过程温度范围:-40~150℃,部分型式可到230℃,230℃以上的高温型需求可定制

射频导纳料位计优点和局限性

1、射频导纳料位计优点
◆坚固耐用,安装方便,免维护。
◆具有抗黏附功能,可测量浆料,粉状、颗粒状物料,黏附性和腐蚀性介质。
◆响应快,几乎无盲区。
◆介质电导率为100μS/cm或更高值时,无须标定。传感器在工厂中按照订购长度进行标定。
◆更换电子部件后,无需重新标定。
◆消除因挂料引起的测量误差。

2、射频导纳料位计局限性

◆液位计直接安装在设备上,没有根部阀,不能在线拆卸。
◆针对非导电介质,当其介电常数发生变化时需要重新进行标定。
◆相比于雷达、导波雷达、 超声波等其他原理,射频导纳液(料)位计的精度偏低。

射频导纳料位计应用场合

1、连续物位检测
黏附性液体或者浆料的限位检测;常规液位检测(水/水基介质/油等)。

2、界面检测(连续量/开关量)

油水界面检测。

3、限位开关检测

黏附性液体或者浆料的限位检测;导电液体的泡沫检测;常规限位检测(各种固体/液体);两点泵控制。
