电容式料位计选型和安装注意事项

2023/7/3 0:50:10 人评论 次浏览 分类:物位测量  文章地址://www.e-cumulus.com/tech/5017.html

电容式料(液)位计是通过测量电极的电容随物位的变化而变化来检测物位的物位计, 可对物位进行连续量测量、开关限位测量和界面测量。

电容式料位计选型注意事项

1、应该判断被测介质电导率和介电常数是否适用于电容式料(液)位计,需要时应咨询制造商。

2、测量非导电液体的电容式料位计,当用于较稀的非导电液体(如轻油等)时,可采用一金属电极,外部同轴套上一金属管,相互绝缘固定,以被测介质为中间绝缘物质构成同轴套筒形电容器。


3、测量导电液体的电容式料位计,容器(规则)和液体作为电容器的一个电极,插入的金属电极作为另一 电极,绝缘套管作为中间介质,三者组成圆筒形电容器。当容器为非导电体时,需另加一个接地极,其下端浸至被测容器底部,上端与安装法兰有可靠的导电连接,以使二电极中有一个与大地及仪表地线相连,保证仪表正常测量。


4、当现场震动较强或者环境温度过高时,建议选用分体式探头(分体式距离最大6m)。


5、探头形式根据工况条件及厂家建议选择, 例如当测 量量程较大(大于4m)时,为了方便安装和运输,可选择缆式传感器。


6、对于黏性介质的限位检测,应该选择带抗黏附补偿段的探头。

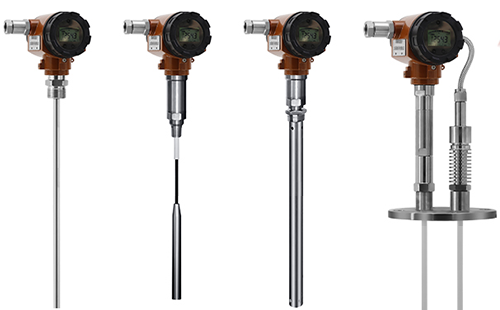

电容式料位计

电容式料位计安装注意事项

1、传感器不得接触容器壁。请勿将传感器安装在进料区中。

2、在搅拌罐中使用时,请确保传感器安装位置与搅拌器间的距离超过安全间距或加抗干扰管。


3、在存在严重横向负载的测量场合中使用时,请使用带保护管的杆式传感器。


4、对于固体限位开关的安装应该遵循如下安装注意事项:
避免接管过长;探头末端向下,方便黏附固料滑落;防护罩保护探头杆,使其不受塌料堆积或出料时的机械应力的影响。

5、其他

①连续量电容式液位计的探头为全绝缘的,可以用于含腐蚀介质或卫生要求的工况。

②针对导电介质,电容式液位计无须进行重新标定;针对非导电介质,需要结合实际工况进行空标和满标。针对固体连续测量工况,当固体料的松散程度、湿度等存在不均匀的情况下,不建议采用电容原理进行料位测量,可以采用非接触式雷达物位计超声波液位计等原理进行测量。


③开关量电容式液(料)位计的探头分为全绝缘式和半绝缘式的,其中半绝缘式探头的灵敏度更高。测 量过程中,许多介质黏度较高,为了应对因黏附造成的误报警,需要选择主动抗黏附补偿功能。
