伺服液位计原理、优缺点和选型安装注意事项

2023/7/2 14:39:03 人评论 次浏览 分类:物位测量  文章地址://www.e-cumulus.com/tech/5015.html

伺服液位计是一种利用浮力原理精确测量液位的仪表,除了测量液位,还可测量密度以及界面等参数。

伺服液位计测量原理

伺服液位计属于浮力式液位测量仪表,基于阿基米德原理测量液位,属于恒浮力式液位计的一种。伺服液位计主要由浮子、钢丝和伺服控制器组成。浮子在介质中的位置是由伺服机构的平衡来确定的。伺服机构在微处理器的控制下进行测量。

当液位变化时,通过霍尔元件检测磁通量的改变,或者通过力传感器检测钢丝张力的变化,伺服控制器根据检测结果和预设值通过伺服电机控制浮子的上升或者下降,然后通过伺服电机的转动步数计算出液位的变化量。通过调整浮子的重量和体积,可以用伺服液位计测量出液体的界面变化。采用特殊的测量浮子,伺服液位计也可以精确的测量液体的密度以及密度梯度。

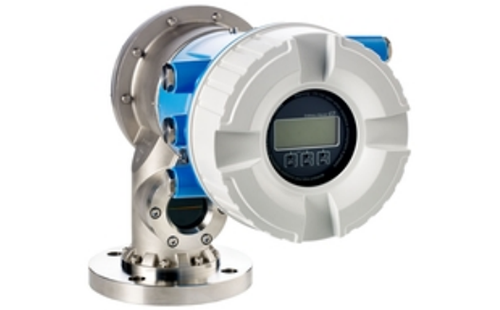

e+H伺服液位计

伺服液位计种类

伺服液位计通常有两种,一种是通过霍尔元件检测磁通量的变化进行测量,另一种是通过力传感器检测钢丝张力的变化进行测量。

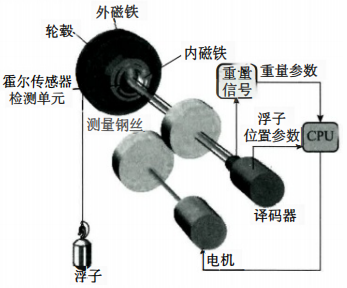

伺服液位计外形结构

伺服液位计结构如图所示。

伺服液位计结构

伺服液位计主要参数

液位测量范围:通常可到 0~50m,最大可到 0~100m
测量精度:液位≤±1mm,界位≤±2mm,密度≤ ±3kg/m³
重复性:≤±0.1mm
环境温度:-40~70℃
操作压力:≤4.0MPa
操作温度:-200~200℃

伺服液位计优点和局限性

1、伺服液位计优点
①机械稳定性好。
②安装方便,使用可靠。通 常采用法兰安装,通过法兰安装在设备的顶部,仪表和设备之间安装全通径球阀,可实现在线检修维护的操作。
③接触式测量,不受挥发性介质气相部分的影响。
④测量精度高,重复性好,部分厂商测量精度可达到±0.4mm, 可用于大型储罐贸易计量液位测量。
⑤可进行多个界面和密度的测量。

⑥配备多点温度计、压力变送器和必要的软件,可进行精确的罐容计算和管理,可用于贸易交接和贸易结算。

2、伺服液位计局限性

易黏结,不适用于重质油品的测量。

伺服液位计应用场合

①一般普通的轻质原油、成品油、高挥发性溶剂类化工品和LNG罐;LPG或其他介质的带压储罐、压力球罐;氨液和其他严重吸收雷达波的产品应考虑采用伺服液位计。
②伺服液位计可进行多参数测量,除液位以外,还可测量温度、压力、密度等参数。
③伺服液位计可用于油品、化工品和水的界面测量。

伺服液位计选型注意事项

①伺服液位计适用于石油制品、液化天然气等轻质产品的储罐液位测量,但是不适用于沥青、原油等高黏度液体重质产品。黏度较高的介质选型时要特别注意。
②对于LPG、LNG和氨液的精确测量,应采用伺服液位计进行测量液位测量。

伺服液位计安装注意事项

①对于有高精度测量要求时,导向管是必须的要求。导向管的制作和安装应严格遵循API和中国的国行标以及厂商的安装要求。
②伺服液位计安装时应注意对钢丝的保护。
