钢带液位计优缺点及选型安装注意事项

2023/7/2 13:44:02 人评论 次浏览 分类:物位测量  文章地址://www.e-cumulus.com/tech/5014.html

钢带液位计主要应用于石油、化工、电力等行业中拱顶罐、浮顶罐、卧罐等的液位测量,可用于高温、低温工况,可以适用于腐蚀性介质。

钢带液位计优点和局限性

1、钢带液位计优点
◆钢带液位计测量范围较大,不受介质是否挥发的影响。
◆工作稳定、精度较高。

2、局限性

安装相对复杂,维修量较大;介质密度变化范围大的场合不适用。

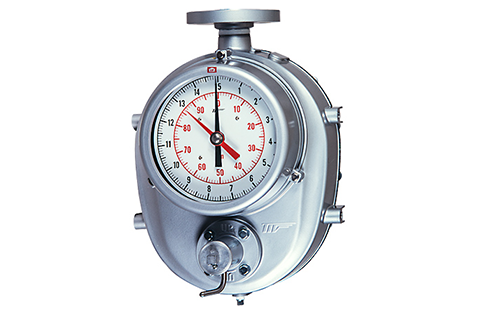

钢带液位计

钢带液位计选型注意事项

1、当介质有腐蚀或会凝结,则应考虑加装一个油密封组件来避免指示表的腐蚀或有液体凝结在表头内,例如V形密封管,一般管内充油高度为V形管的一半;也可考虑选择管密封型钢带液位计,钢带安装在密封管中,与外界隔离,通过密封管和浮子中的磁铁耦合,带动钢带移动,这种方式的测量范围一般在10m左右。
2、钢带保护管应具有防锈蚀能力。
3、当操作压力大于0.2MPa时,需要考虑用球形浮子代替扁平环状浮子。
4、当需要考虑在线更换液位计表头时,可在容器顶部钢带入口处增加根部阀。
5、当应用于内浮顶罐液位测量时,不需要导向钢丝。
6、当带有电子部件时,应满足该仪表使用区域的防爆要求。

钢带液位计安装注意事项

1、钢带保护管的安装应严格竖直向上,避免由于倾斜而引起的钢带和保护管之间的摩擦。
2、导向钢丝两端的固定装置应严格竖直对齐。
3、安装时浮子中心距容器侧壁应有不小于400mm的距离,并应远离进出料口。
4、钢带保护管内壁应进行清洁处理。
