钢带液位计原理、结构、种类和主要参数

2023/7/2 13:38:57 人评论 次浏览 分类:物位测量  文章地址://www.e-cumulus.com/tech/5013.html

钢带液位计基于力平衡的原理进行液位测量。主要应用于储罐液位的检测,可以就地指示和输出远传信号。

钢带液位计原理

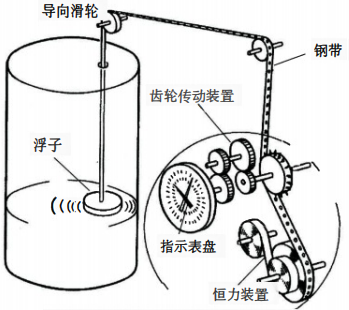

钢带液位计测量原理如图所示,当液位稳定时,浮子自身的质量、液体对浮子的浮力、液位计表头内恒力装置对浮子的拉力三者之间达到平衡;当液位变化时,浮子产生位移,与浮子和恒力装置连接的有孔钢带相应移动,以保持三者之间的力平衡,并通过表头内的齿轮装置带动指针或计数器进行液位指示。配上转换及变送单元后可输出数字量和模拟量信号。

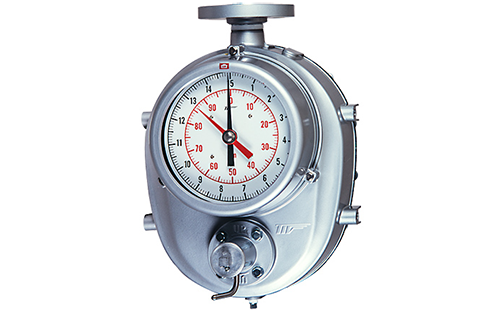

TOKYO KEISO钢带液位计

钢带液位计种类

钢带液位计根据不同的测量需求,可分为就地指示和远传两种类型。

钢带液位计外形结构

钢带液位计由浮子、钢带、钢带导管、导向滑轮、液位计表头等部分组成,表头上有摇柄,可在罐外人工提升浮子。钢带液位计结构示意如图所示。

钢带液位计结构示意

钢带液位计主要参数

测量范围:0-30m
精度:±3-5mm, 可以达到±2mm
过程温度:-40~200℃,部分型式低温可到-200℃,高温可到400℃
过程压力:常压~3MPa
相对密度范围:0.5~1.9
输出信号:4-20mA电流信号、触点信号,可支持RS485协议
供电方式:24VDC回路供电、220VAC外供电
防爆、防护等级:隔爆、本安;IP65
浮子材料:铝、不锈钢或其他合金
