磁致伸缩液位计选型和安装注意事项

2023/7/1 15:19:38 人评论 次浏览 分类:物位测量  文章地址://www.e-cumulus.com/tech/5009.html

浮子液位计。适用于存储清洁介质(例如成品油)的大型储罐液位测量;同样适用于过程容器的液位及界位测量。

磁致伸缩液位计选型注意事项

如安装在容器内部,工艺介质须为清洁液体,以避免颗粒或锈迹累积等因素影响浮子上下移动导致测量失败。部分品牌已研究出可使用在高黏度、带悬浮 颗粒介质的产品(加大浮子与导波管之间的间隙)。黏度在1.5Pa· s之内可以使用,超过以后不建议。

注意以下工况的使用:有铁垢的工况,浮子会吸住铁垢后卡住;高温工况可能使浮子退磁影响测量; 有电磁场干扰时会影响测量。


浮子是针对特定液体密度范围设计为一一对应的,如果工艺介质密度变化超出浮子的设计范围,可能会导致液位或界位测量失败。


使用磁致伸缩液位计测量时,通常情况需遵循以下原则:液位测量液体密度ρ>200kg/m³;界位测量轻重组分密度差值△ρ>100kg/m³。


界位测量用途的磁致伸缩液位计优先选择顶部直接插入式。如只能选择侧装式磁致伸缩液位计时,根据情况考虑旁通管侧侧接口高度位置设置或增加侧侧接口以保证容器内部液面及界面与旁通管中的液面及界面一致。

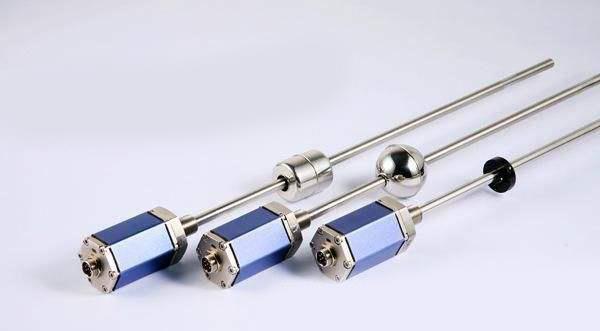

磁致伸缩液位计

磁致伸缩液位计安装注意事项

轻质浮子一般很薄,一旦超压(如水压试验)可能损坏,现场储存安装时也需注意不能损坏浮子。

软缆的磁致伸缩液位计为避免湍流工况需安装在稳波管中,这样增加了设备成本。


磁致伸缩液位计用于内浮顶罐时,液位计应配备浮盘开口密封组件。
