在环境温度下有冻结、冷凝、结晶、析出等现象产生的物料的测量管道、取样管道以及不能满足最低环境温度要求的检测仪表应设置伴热系统。昌晖仪表在本文分享仪表电伴热系统设计及电伴热带的选用。
1、电伴热系统的设计
①在爆炸危险场所，电伴热系统配套的电气设备及附件应满足爆炸危险场所的防爆等级。
②电伴热系统可由配电箱、控 制电缆、电伴热带及其附件组成。附件包括电源接线盒、中间接线盒(二通或三通)、终端接线盒及温度控制器。
2、电伴热带的功率
可根据仪表测量管道散热量来确定，管道散热量按下列公式计算，为便于工程设计估算，表1数据供参考。
式中q为每单位长度仪表测量管道的热损失(实际需要的伴热量)，W/m；Tp为要求的维持温度，℃；T为最低设计环境温度，℃；D2为保温层外径，m；Di为保温层内径，m；h为保温层导热系数。
对于仪表设备(如玻璃板液位计、外浮筒液位变送器等)的电伴热，目前尚无散热量的计算公式，应用中可参考管道散热量公式及其相关参数设计。

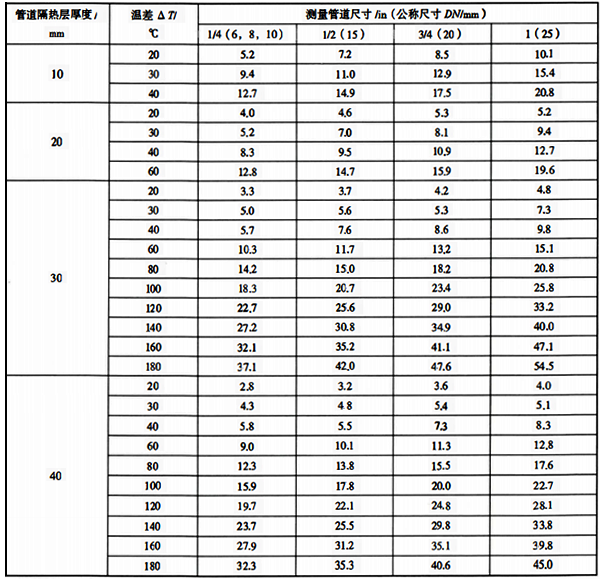

表1 仪表测量管道单位长度散热量 单位：W/m
3、电伴热系统分类
①自限温电伴热系统，可 用于不需要精确控制伴热温度的场合，见图。

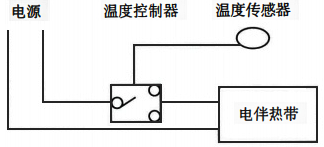

②温度控制电伴热系统，可用于需要精确维持管壁温度或加热体内的介质温度的场合，见图。温度控制电伴热系统设置有显示控制仪及温度传感器，在关键的电伴热温度控制回路中，宜设温度超限报警和/或联锁。
4、电伴热监控系统
①伴热回路应采取可视的监控手段，用指示灯监控各伴热回路的工作状态。
②监控系统应提供报警信息。
③监控系统应具备自测试功能。
④监控系统应能与中心控制室进行数据通信，集中监控运行状态和报警。
5、电伴热带的选型
①在爆炸性危险环境使用的，应满足防爆要求。
②最高耐温应超过被伴热对象可能的最高温度。
③应在规定的环境条件(腐蚀、低温等)下正常运行。
④应根据管道维持温度及最高温度确定电伴热带的最高耐受温度。
6、关于电伴热带安装昌晖仪表在文章《电伴热安装教程》中详细介绍过，在此不再累述。
