霍尼韦尔VDPC动态压差平衡阀安装和调试

2023/6/13 0:05:08 人评论 次浏览 分类:控制阀  文章地址://www.e-cumulus.com/tech/4960.html

霍尼韦尔VDPC系列动态压差平衡阀内含平衡阀芯,高性能膜片和弹簧组成的动态压差平衡组件。可用于控制一台控制阀门或者一段空调系统管路(包含若干空调末端设备和控制阀门)两端的压差平衡,使其不受系统压差变化的影响,实现阀门或者分支管路的流量稳定,提高阀门的调节精度,消除空调末端设备温度波动,延长控制阀门的使用时间。

霍尼韦尔VDPC系列动态压差平衡阀主要用于中央空调水系统,通常与静态平衡阀配套使用,通过调试可以实现中央空调水系统的全面水力平衡。

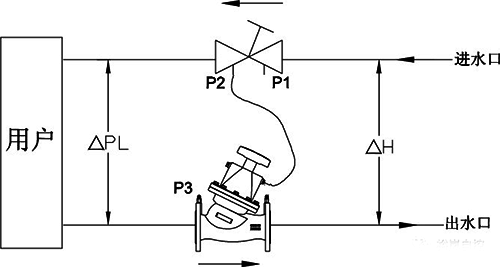

霍尼韦尔VDPC动态压差平衡阀的安装示意图:

VDPC动态压差平衡阀的安装示意图

注意:霍尼韦尔VDPC系列动态压差平衡阀通常安装在回水管上,并注意设置正确的水流方向。


霍尼韦尔VDPC动态压差平衡阀调试方法

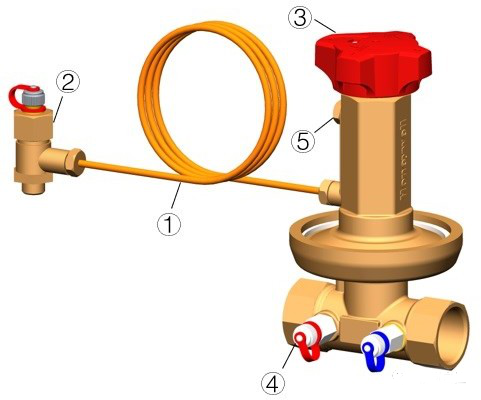

1、连接导压管①,如安装示意图所示,一端接在VDPC动态压差平衡阀上,另一端通过三通测量头②接在静态平衡阀上,此时系统应处于低压状态。

2、先打开排气孔的堵头⑤,再打开三通测量头②,管路通水,直至阀腔体内的空气全部排出后,将排气孔堵头⑤锁紧。
3、测量P2,P3两端压差,即ΔPL,如安装示意图所示。
4、设定压差ΔPL,调节手轮③设定压差值。
