昌晖仪表制造仪表制造有限公司不是国内最先生产无纸记录仪厂家，但昌晖以工匠精神来研发和生产仪表，无纸记录仪稳定性、可靠性、易用性、以太网无纸记录仪软件在十年努力下达到国际先进水平，精细、精致、精确、按作业书生产贯穿于以太网无纸记录仪生产全过程，客户满意率直线上升，市场份额跳跃式递增，品质让昌晖仪表赢得市场。

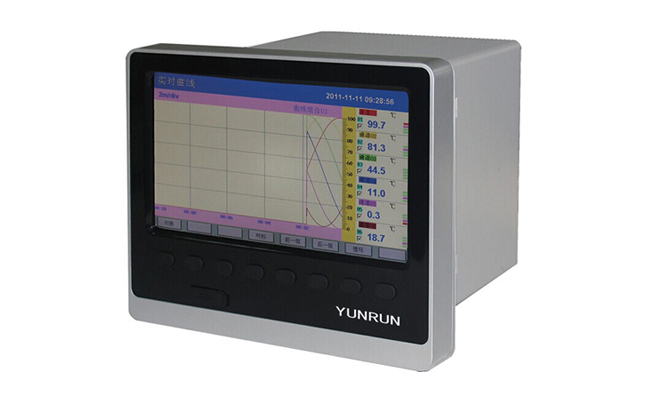

7寸宽屏以太网无纸记录仪万能输入（可组态选择输入：标准电压、标准电流、热电偶、热电阻、毫伏等）；可带18路报警输出或12路模拟量变送输出，RS232/485通讯接口、以太网接口、微型打印机接口、USB接口；SD卡插座；可提供传感器配电；具有强大的显示功能，实时曲线显示，历史曲线追忆，棒图显示，报警列表显示等。人性化的外观设计、完美的功能体现、可靠的硬件品质、精湛的制造工艺，使以太网无纸记录仪具有更高的性能价格比。
以太网无纸记录仪技术参数
1、输入信号 电流 0-20mA、0-10mA、4-20mA、0-10mA开方、4-20mA开方
电压 0-5V、1-5V、0-10V、±5V、0-5V开方、1-5V开方、0-20mV、 0-100mV、±20mV、±100mV
热电阻 Pt100、Cu50、Cu53、Cu100、BA1、BA2
线性电阻 0-400Ω
热电偶 B、S、K、E、T、J、R、N、F2、Wre3-25、Wre5-26
2、输出信号 模拟输出 4-20mA（负载电阻≤380Ω）；
0-20mA（负载电阻≤380Ω）；
0-10mA（负载电阻≤760Ω）；
1-5V（负载电阻≥250KΩ）；
0-5V（负载电阻≥250KΩ）；
0-10V（负载电阻≥500KΩ）
报警输出 继电器常开触点输出，触点容量1A/250VAC（阻性负载）；
注意：当负载超过继电器触点容量时，请不要直接带负载
馈电输出 DC24V±1，负载电流≤250mA
通讯输出 RS485/RS232/EtherNet 通讯接口，波特率1200-57600bps可设置，采用标准MODBUS RTU通讯
协议，RS485通讯距离可达1公里；RS-232 通讯距离可达15米；EtherNet 通讯接口，通讯速率为10M
3、测量精度 0.2%FS±1d
4、采样周期 1秒
5、设定方式 面板轻触式按键设定；参数设定值密码锁定；设定值断电永久保存
6、显示方式 7英寸800×480点阵宽屏TFT高亮度彩色图形液晶显示，LED背光、画面 清晰、宽视角。显示内容可由汉字，数字，
工程曲线，棒图等组成，通过 面板按键可完成画面翻页，历史数据前后搜索，曲线时标变更等
7、数据备份 支持U盘和SD卡数据备份与转存，容量≤8GB，支持FAT、FAT32格式
8、存储容量 内部Flash存储器容量64M Byte
9、记录间隔 1、2、4、6、15、30、60、120、240秒九档可供选择
10、存储长度 24天（间隔1秒时）～5825天（间隔240秒时）
记录时间（天）= （64×1024×1024×记录间隔）÷（通道数×2×24×3600）
注：通道数的计算：程序将通道数划分为4、8、16、32、64五档，当仪表 通道数落在两档之间时，以大的数作为
计算的通道数。例如：仪表通道数是12路，公式中通道数以16计算
11、使用环境 环境温度：-10～50℃
相对湿度：10-90%RH（无结露）， 避免强腐蚀气体
注：若现场环境恶劣，定货时务必特殊说明！
12、工作电源 AC85-264V（开关电源），50/60Hz；DC12-36V（开关电源）
13、功耗 ≤20W
1、使用注意事项
1.1 对使用以太网无纸记录仪的注意事项
● 以太网无纸记录仪中塑料零部件较多，清扫时请使用干燥的柔软布擦拭。不能使用苯剂，香蕉水等药剂清扫，可能造成变色或变形。
● 请不要将带电品靠近以太网无纸记录仪信号端子，可能引起故障。
● 请不要对以太网无纸记录仪冲击。
● 如果您确认从以太网无纸记录仪中冒烟，闻到有异味，发出异响等异常情况发生时，请立即切断供电电源，并及时与供货商或云南昌晖仪表制造有限公司取得联系。
● 为确保以太网无纸记录仪测量正常工作，仪表在使用前请通电热机30分钟.
1.2 对使用外部存储媒体的注意事项
● 存储媒体是精密产品，请小心使用。
● 除插入和取出存储媒体外，运行时请关上操作盖。存储媒体和USB接口应减少与灰尘的接触以得到保护。
● 使用U盘、SD卡请注意静电保护。
● 推荐使用本公司产品。
● 在高温（大约40℃以上）使用存储媒体时，请在保存数据时插入存储媒体，数据保存结束后取出放好，不要长期插在以太网无纸记录仪上。
● 打开/关闭电源前，请取出存储媒体。
● 关于存储媒体的一般使用注意事项，请参见所使用的存储媒体所带的使用说明书。
2、以太网无纸记录仪安装
2.1 安装场所
请将以太网无纸记录仪安装在下述场所：
● 以太网无纸记录仪为仪表盘装式。
● 安装的地方要安装在室内，且能避开风雨和太阳直射。
● 通风良好的地方为了防止以太网无纸记录仪内部温度上升，请安装在通风良好的地方。
● 请选择机械振动少的地方安装以太网无纸记录仪。
● 水平的地方安装以太网网无纸记录仪时请不要左倾或者右倾，尽量水平（可后倾最大30°）。
注意：
★ 将以太网无纸记录仪从温度、湿度低的地方移至温度、湿度高的地方，如果温度变化大，则有时会结露，热电偶输入时会产生测量误差。这时，请先适应周围环境1小时以上再使用。
★ 如果在高温条件下长时间使用会缩短LCD的寿命（画面质量降低等）。请尽量不要在高温（大约40℃以上）条件下使用。
2.2 请不要安装在下述地方:
● 太阳光直射到的地方和热器具的附近请尽可能选择温度变化小，接近常温（23℃）的地方。如果将以太网无纸记录仪安装在太阳光直射到的地方或者热器具的附近，会对仪表内部产生不好的影响。
● 油烟，蒸汽，湿气，灰尘，腐蚀性气体等多的地方油烟，蒸汽，湿气，灰尘，腐蚀性气体等会对以太网无纸记录仪产生不良的影响。
● 电磁发生源的附近请不要将有磁性的器具或磁铁靠近以太网无纸记录仪。如果将本仪表安装在强电磁场发生源的附近，由于磁场的影响会带来显示误差。为避免仪表发生异常工作，现场使用射频发生器时需与仪表保持20cm以上的距离
● 不便于观看画面的地方以太网无纸记录仪显示部分用的是7英寸的TFT真彩LCD，如果从极其偏的角度看上去就会难以看清显示，所以请尽量安装在观察者能正面观看的地方。
昌晖以太网无纸记录仪技术亮点
1、国内多数厂家是5.6英寸屏幕，昌晖为7寸宽屏。
2、最大输入通道数量多数厂家为12路或16路，昌晖以太网无纸记录仪为万能输入信号为48路，这就是技术。
3、其他无纸记录仪厂家基本使用组合键方式操作仪表，按键通常为4-5个，昌晖以太网无纸记录仪为8个。是不是按键多就牛？还真不是这样！组合键操作仪表使用者必须牢记不同组合键的功能，假如忘记了或没带说明书，功能使用肯定不方便；昌晖以太网无纸记录不使用组合键，每个按键也不指定特定功能，你需要功能在按键上方中文提示，提示在哪里就按那个键，参数设置速度超快，不用说明书也可以轻松完成调试，识字就行。
4、以太网无纸记录仪参数设置不正确会提示，还可以恢复到出厂正确参数
5、互联网与无纸记录仪的结合，也是物联网技术在工业生产中应用的一个缩影，昌晖以太网无纸记录仪软件平台走在同行前面。
6、稳定性和可靠性可以和进口仪表媲美，一句话：可靠、皮实耐用！
7、高贵而不贵，昌晖以太网无纸记录仪价格亲民。我们做了好产品，没有让您知道，是我们的错，您没选用也不妨先关注，如果将您的想法和建议反馈给我们，有礼物相赠！
匠人易寻，匠心难觅！每个昌晖人都在做好每一台仪表付出自己的心血，立工匠精神 精心制造以太网无纸记录仪，只要工匠精神不失，国产以太网无纸记录必将以品质和“欧洲制造”共享市场！
