弹簧管压力表、膜盒压力表和波纹管压力表原理和结构

2023/5/25 1:38:27 人评论 次浏览 分类:压力测量  文章地址://www.e-cumulus.com/tech/4907.html

压力表广泛应用于工业生产中,用来测量管道和容器中液体、蒸汽或气体的压力。由于所测量压力的大小不同,所测量的工作介质不同,对测量精度的要求不同,对测量中的控制要求不同,压力表工作环境中温度和振动强度不同等,需要根据具体情况选择不同种类的压力表

弹簧管压力表原理和结构
弹簧管压力表以弹簧管作为测量元件的压力表,被测介质进入弹簧管内, 弹簧管产生形变,通过连杆推动机芯转动,带动指针旋转实现指示压力的目的 。弹簧管压力表的结构如图所示。

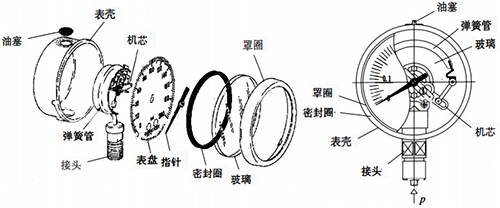

弹簧管压力表结构

膜盒压力表原理和结构
膜盒压力表以膜盒为测量元件的压力表,将两个膜片对焊为膜盒,形成一个腔室。当被测介质进入到膜盒内,膜盒产生形变,通过连杆推动机芯转动,带动指针旋转实现指示压力的目的。膜盒压力表的结构如图所示。

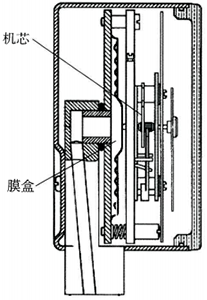

膜盒压力表结构

膜片压力表原理和结构
膜片压力表以金属膜片为弹性元件的压力表,金属片被压制成带有同心波纹的膜片,在压力的作用下,膜片产生位移,借 助固定在膜片中心的推杆推动机芯转动,带动指针旋转实现指示压力的目的。膜片压力表适合的量程是0~1.6kPa至 0~2.5MPa。 膜片压力表具备高过压能力,可以实现10倍满量程的过压。膜片材料可根据介质进行选择,可以
提供法兰连接,非常适合需要低压测量的苛刻工艺介质。膜片压力表结构如图所示。

膜片压力表结构

波纹管压力表原理和结构

波纹管压力表以波纹管为测量元件的压力表,当被测介质进入波纹管内,波纹管产生形变,通过连杆推动机芯转动,带动指针旋转实现指示压力的目的。波纹管压力表适合的量程是0~1.6kPa至0~60kPa。波纹管压力表具备高过压能力, 可以实现10倍满量程的过压。波纹管压力表结构如图所示。

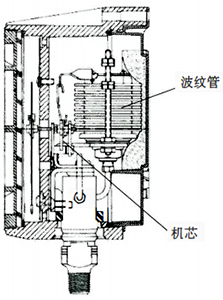

波纹管压力表结构
