红外测温仪原理、外形结构及安装图

2023/5/23 0:04:08 人评论次浏览分类：温度测量文章地址：//www.e-cumulus.com/tech/4899.html

红外测温的理论根据是普朗克黑体辐射定律，它定量地给出了不同温度的黑体在各个波长的电磁辐射能量的大小。黑体的表面温度一定，则它发射出某一波长的电磁辐射的能量就一定，通过检测黑体发射出的电磁辐射能量的大小，就可以知道它的表面温度。由于黑体发射的电磁辐射的波长位于红外线范围，因此，把检测黑体发射电磁辐射的测温仪器称为红外测温仪。

红外测温仪外形结构及安装图
1、设备安装
在本文昌晖仪表以某品牌固定式红外测温仪为例。全通径球阀直接与设备预留口连接。窥视管一端与大法兰焊接在一起，并通过大法兰与全通径球阀连接；窥视管另一端(带螺纹)与小法兰连接，并通过小法兰与恒温保护夹套连接。

2、仪表空气连接
由系统过来的仪表空气依次通过空气压力调节器、空气流量调节器后，从入口进入恒温保护夹套，从出口出来后，再从恒温保护夹套上的空气吹扫口依次通过窥视管、全通径球阀、设备预留口进入炉膛。

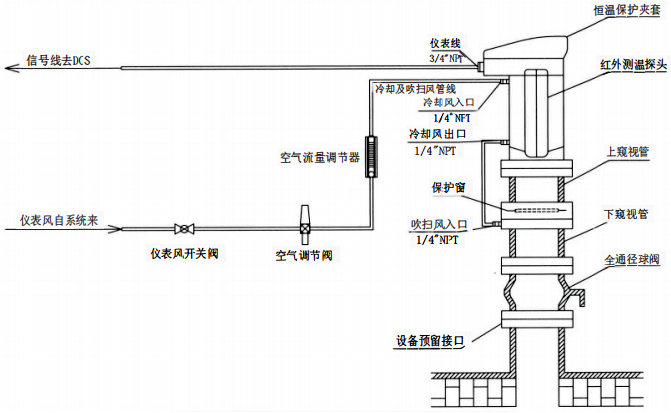

红外测温仪表安装和仪表空气连接如下图所示。

红外测温仪表安装和仪表空气连接示意图

3、探头装配

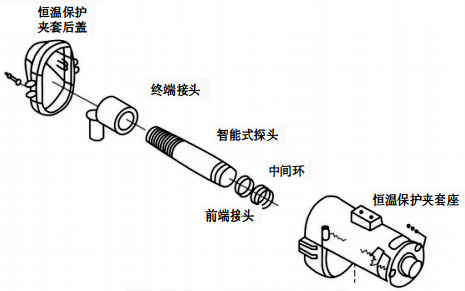

固定式红外测温仪探头装配组成如下图所示，将中间环从红外测温仪探头前端套到探头上，然后把前端接口安装在探头前端，扭紧为止。把终端接口从红外测温仪探头后端套到探头上，直到探头与终端接口顶紧为止，这时，让终端接口上的三个螺钉对准红外探头上的三条沟槽，并扭紧螺钉。

固定式红外测温仪探头装配组成示意图
