安全使用压力表,仪表工和用户需要了解压力泄压保护,过压保护,温度环境、工作温度和震动对压力表的影响,昌晖仪表给大家分享一些压力表安全措施相关知识。

压力表

1、泄压保护和过压保护

压力表测量介质的正常工作压力应为满量程的30%~70%,当介质压力不稳定时,有可能超过压力表量程范围,会造成压力表机芯或测量元件损坏,严重时会造成测量元件破裂。针对可能出现的超压现象,一方面要设置泄压保护装置避免伤害操作人员,另一方面要增加压力表过压保护能力。

①泄压保护装置。根据GB/T1226标准,气体介质的量程超过2.5MPa,液体介质量程超过6MPa的压力表,需要在表壳增加泄压塞,针对重要测量点,采用安全型表壳带泄压后盖,见表1。

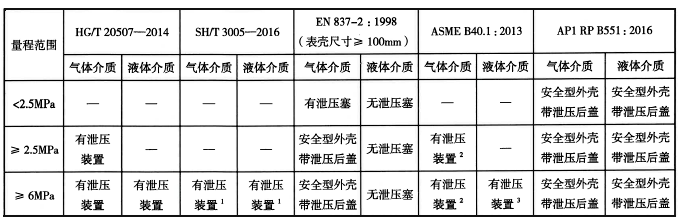

表1 压力表表壳的泄压装置

压力表表壳的泄压装置

注1:≥6.9MPa(1000psi)有泄压装置;

注2:气体介质≥2.89MPa(400psi)有泄压装置;
注3:液体介质≥6.9MPa(1000psi)有泄压装置。

安全型表壳(Solid Front)即在表壳正面加装隔爆板,将测量元件与表玻璃隔开,同时在表壳背面加装泄压后盖,测量元件意外泄漏时,形成对正面观测者的保护。安全型表壳可以选用酚醛树脂、铸铝、不锈钢等材料,结构如图1所示。

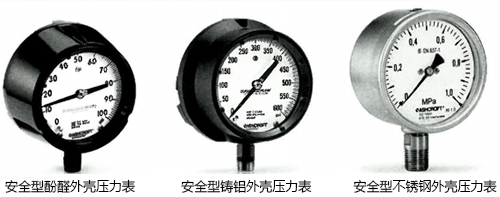

安全型表壳压力表
图1 安全型表壳压力表

②过压保护装置。弹簧管压力表通常具备满量程130%的过压能力,而波纹管压力表、波纹管差压表、膜片压力表、膜片差压表,具有内部限位装置,拥有10倍满量程的过压能力。针对过压风险,还可以加装过压保护器(ASME B40.100 Part 5限压阀),过压保护器结构如图2所示。当测量腐蚀性介质,直接选用镍基合金的过压保护器成本很高,在压力表和隔膜之间加装过压保护器,可以有效保护压力表,同时避免过压保护器接触腐蚀性介质。但过压保护器内部有移动部件,会妨碍隔膜压力表内部填充液的压力传递,需要考虑可能出现的误差影响,如图3所示。

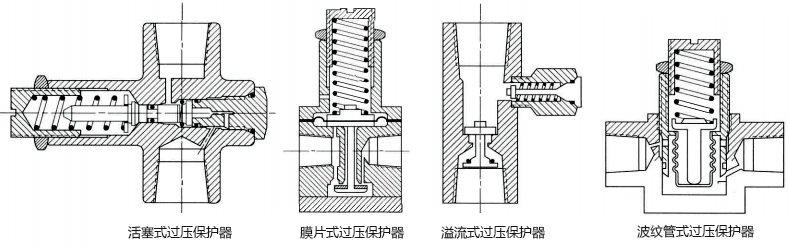

过压保护器结构
图2 过压保护器结构

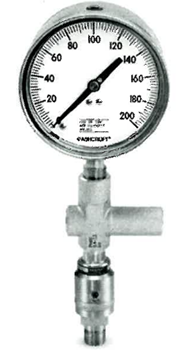

带过压保护器的隔膜压力表
图3 带过压保护器的隔膜压力表

2、环境温度的影响

各种类型压力表的正常工作环境温度见表1。

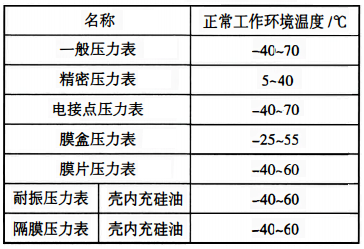

表2 各种压力表的正常工作环境温度

各种压力表的正常工作环境温度


对于量程小于2.5MPa的密闭表壳压力表(防护等级IP65及以上),温度变化会造成表壳内部气体体积变化,形成对测量元件的外力,造成压力表的误差。这时需要将压力表油塞的通气阀打开或者开通气孔。


对于安全型表壳压力表,其泄压后盖附着的橡胶膜片可以利用形变修正表壳内的气体体积变化,起到温度补偿作用。


低温环境会造成压力表玻璃起雾,无法观测,这时候需要打开油塞通气阀,或者选用耐振压力表,解决起雾现象。耐振压力表填充液要满足环境温度,避免产生凝固现象。


3、工作温度(介质温度)对压力表的影响

介质温度不宜超过60℃,高温不仅会造成压力表的精度误差,还可能使铜合金测量元件出现开焊,造成工艺介质泄漏。针对温度超过60℃的工艺介质,加装冷凝圈,针对水平管道选择D型,针对垂直管道选择B型,如图4所示。针对锅炉汽包高温高压蒸汽,冷凝圈选用ASTM A-213 Grade T22锅炉专用材料。当介质温度超过150℃时,可以通过加装隔膜解决;如果介质温度超过300℃,需要在压力表和隔膜之间加装散热器或毛细管。

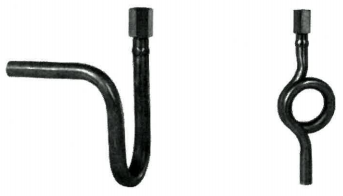

冷凝圈(参考DIN 16282)
图4 冷凝圈(参考DIN 16282)


4、振动对压力表的影响

压力表的正常工作环境振动条件不应超过GB/T17214.3《工业过程测量和监控装置的工作条件  第3部分:机械影响》中规定的V.H.3级,对于安装在振动场合或振动部位的压力表,需要采取相应的耐振措施。

①选用耐振压力表。在密闭表壳填充液体,起到减缓振动的作用。填充液包括硅油、甘油和氟油,一方面要考虑填充液的温度范围,不要出现凝固现象;另一方面要考虑填充液与工艺介质发生反应,针对强氧化介质,采用氟油。


②增加阻尼装置。在压力表接头内加装阻尼钉或加装阻尼器,外形如图5所示。限制介质脉动对压力表观测和寿命的影响。阻尼器包括内置节流元件型式和外部阻尼可调型式。

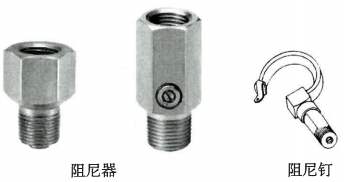

阻尼器与阻尼钉
图5 阻尼器与阻尼钉
