压力表主要部件有哪些

2023/5/2 20:50:17 人评论 次浏览 分类:压力测量  文章地址://www.e-cumulus.com/tech/4834.html

压力表主要部件包含测量元件、机芯、表壳、罩圈、密封圈、接头、玻璃、指针和表盘这九个部分。昌晖仪表在本文对压力表主要部件做简单介绍。

压力表

压力表主要部件
1、测量元件
弹簧管、膜盒、膜片、波纹管四种类型测量元件是压力表的核心元件,不同压力范围选用不同的弹性测量元件。测量元件材质有不锈钢、Monel、Inconel等。

2、机芯

机芯材质一般选用不锈钢,为提高机芯寿命,可选装防过压机芯限位装置和防振动机芯阻尼装置。

3、表壳

表壳有非密闭表壳、密闭表壳、带泄压塞密闭表壳、带泄压后盖密闭安全型表壳,结构如图1所示,户外使用的密闭表壳防护等级至少为IP54,根据需要可以选择防护等级为IP65或NEMA4X的密闭表壳。表壳材质根据用途可以选择碳钢、不锈钢、铸铝、酚醛树脂等材料。

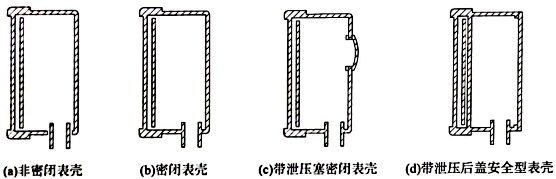

压力表表壳
图1 压力表表壳


①非密闭表壳

②密闭表壳
③带泄压塞密闭表売
④带泄压后盖安全型表壳

4、罩圈

压力表玻璃通过罩圈固定在表壳上,罩圈类型有碳钢表壳螺丝固定罩圈、不锈钢表壳旋压锁紧罩圈、不锈钢表壳卡口锁紧罩圈、酚醛表壳螺纹旋紧罩圈。

5、密封圈

通常选用丁腈橡胶或氟橡胶材料。

6、接头

接头材质可以选择不锈钢和Monel,要确保与测量元件的材质一致。针对不同标准,接头有以下几个类型:执行GB/T1226标准的压力表,选用公制M螺纹接头,螺纹标准为IS0 68-1;执行EN 837标准的压力表选用圆柱直管G螺纹接头,螺纹标准为IS0 228;执行ASME B40.100标准的压力表选用英制60°锥管NPT螺纹接头,螺纹标准为ASME BI 20.1,规格见表1。当量程超过160MPa或以上时,压力表选用高压接头,规格见表2。

7、玻璃

可以选择仪表玻璃、双层安全玻璃。针对耐振充液压力表,可以选择有机玻璃。

8、指针

一般为黑色铝合金材料,可调指针通过加装调节齿轮,便于指针调整;精密表的指针采用刀刃型便于示值观测;辅助指针可以加装可调定位指针(三针压力表),两个定位指针便于现场设定压力表正常工作范围,辅助指针也可以加装最大压力值记忆指针,随动的最大压力记忆指针可以由压力表指针单向拖动,可以记录压力表最高工作压力值。

9、表盘

一般采用铝合金材料,表面为白色,刻度线为黑色。精密表表盘增加镜面刻度,便于示值观测。表盘内容包括,生产商或商标、仪表名称、计量单位、精度等级、制造年月及仪表编号等。
