自控工程设计之施工合作

2023/5/1 22:05:49 人评论 次浏览 分类:技术方案  文章地址://www.e-cumulus.com/tech/4832.html

自控工程设计包含自控设计程序、自控设计内容、自控设计校审、自控设计合作、采购合作和施工合作这几个阶段。昌晖仪表将在一系列文章中分别对不用阶段需要开展的工作内容做介绍,让仪表从业者对自控工程设计有一个全面的了解。

本文主要介绍自控工程设计之施工合作阶段的自控专业主要工作、设计交底与会审、设计检查、设计变更四个环节内容。


自控工程设计之施工合作

1、主要工作
在工程项目施工阶段,自控专业主要工作内容如下:
①应根据施工循序、施工计划,按版次编制设计文件,及时提供满足施工进度要求的设计文件。
②详细设计文件交付后,应向业主、施工单位、监理单位进行设计交底。业主、施工单位、监理单位应对详细设计进行会审。
③根据施工进度、施工需求,作为设计代表进驻现场,配合采购部门进行仪表检验、验收;配合仪表的安装、调校及开车工作;进行设计检查。
④进行设计修改,出具设计修改单。
⑤填写工程施工记录。
⑥编制工作总结。
⑦根据合同约定,完成仪表竣工图。在竣工图中将把设计修改通知单、工程联络单等内容编入竣工图中,使竣工图内容与现场实物一致。

2、设计交底与会审

a)设计交底
设计交底内容主要包括设计者说明设计意图、施工注意事项、施工自由度。

b)设计会审

设计会审内容包括:
①业主对保证仪表正常运行的条件和仪表维护、维修的安全性、方便性等进行审查。
②施工单位对仪表安装、布线、接线、供电、接地等施工工作的可行性、合理性、材料数量等进行审查。
③监理单位对设计的合法合规性进行审查。

c)意见处理

对于会审意见,各方应根据标准规范、设计合同、承包合同、有效约定等,协商处理意见,确认需要修改的设计事项,形成会议纪要,经项目管理部门批复后,作为设计修改依据。

3、设计检查

1)检查内容
为保证施工符合设计要求,同时为了在施工阶段验证设计,检查设计,设计单位需要进行施工检查。设计检查通常由设计代表完成,或分阶段集中检查。检查宜应分阶段实施。重点检查内容如下:

a)测量引线

①测量点位置。
②仪表与取压点相对位置。
③取压点方位。
④管阀件位置。
⑤管阀件压力等级。
⑥管阀件材质。
⑦管阀件连接方式。
⑧引压管坡度、坡向,是否存在“U”形弯。
⑨引压管路路径短。
⑩引压管固定。
在线分析仪采样、回样管路。
⑫反吹风、反冲洗管路。

b)仪表安装

①仪表、开关、按钮、接线箱的位置。
②可燃/毒性气体检测器安装高度。
③表体流向。
④流量计直管段长度。
⑤仪表固定、支撑。

c)仪表布线

①汇线槽路径。
②汇线槽与工艺管道相对位置。
③汇线槽与动力电缆的间距。
④电缆的分槽、分隔。
⑤仪表设备电缆引入的防水措施。
⑥现场仪表设备外壳接地。

d)保温伴热

①仪表供热站和回水站独立。
②每台仪表热源独立,操作阀门独立。
③伴热、保温结构。

e)仪表风管线

①仪表供风管线独立。
②仪表风管线材质。
③仪表风管线管径。
④管阀件连接方式。
⑤供风接口备用。

f)控制室

①室内基础地面与室外高度差。
②电缆进线口密封措施。
③供电系统。
④接地系统。
⑤室内布线。

2)检查记录

宜建立《自控专业设计检查记录表》,把检查项目预编制于该表格。检查人员按表检查,把检查情况记录于表中。表格中还应设置其他栏目,如:问题级别、建议措施、处理结果等。

3)问题处理

针对存在的问题,设计单位、业主、施工单位、监理单位一起研究解决方案。
设计单位宜实行问题分级制。将问题按后果严重程度进行定级,以便问题妥善处理。可以采用类似如表1方法将问题分类分级,并给出整改必要性建议。

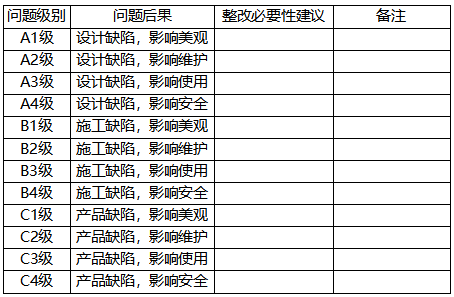

表1 设计检查问题分类

设计检查问题分类

4、设计变更

1)变更原因
在详细设计完成后,可能因为下列原因变更设计:
①设计错误。
②设计改进。
③标准规范变化。
④业主要求。
⑤施工代料。

2)变更方式

设计变更应采用设计方与业主约定的方式。常见设计变更形式如下:
①设计修改通知单。
②设计文件升版。
