火焰检测器选型和安装原则

2023/4/25 0:49:20 人评论 次浏览 分类:变送器  文章地址://www.e-cumulus.com/tech/4820.html

点式火焰检测器主要用于探测碳氢化合物类燃料燃烧时产生的火焰,较适合于在机库、工厂车间、中庭等大体积建筑空间以及化工厂、石油探井、海上石油钻井平台,罐区和炼油厂等露天环境中使用。昌晖仪表在本文分享火焰检测器选型和安装原则。

IFD-UV-111C

1、选择火焰检测器必须明确四个因素
①有火警危险的所有燃料
必须了解哪些燃料具有最大的危险性,是碳氢化合物还是无机物,是液体、气体还是金属等。这有助于确定火焰检测器的恰当类型。


②使用的环境条件
应考虑使用环境中是否存在灰尘、浓烟、油雾或蒸气等,以便确定安装合适的火焰检测器。


③能够探测的最小火警和最长探测距离
火焰检测器的敏感度和探测范围与火的大小有关。火焰检测器的灵敏度一般以0.1m2正庚烷或乙醇明火为标准。然后根据探测火警的距离以及相应反应时间来确定火焰检测器类型。


④火警响应的速度
根据使用环境要求,确定设置不同延迟报警时间,以保证火焰检测器的适应性。


2、火焰检测器的保护区域

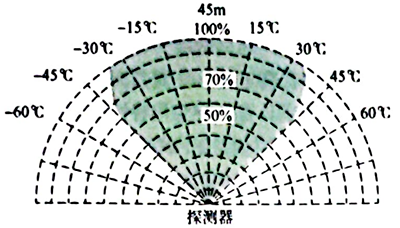

火焰检测器可探测的火警满足平方反比定律,即火焰检测器距离增加1倍,那么只有25%的辐射可能到达火焰检测器,3D锥形视野的保护区域如图1所示。

火焰检测器视野保护区域示意
图1 火焰检测器视野保护区域示意

3、火焰检测器的安装原则

①安装位置
火焰检测器可安装在墙上、屋顶或固定架上。安装时应尽可能避免障碍物的阻挡,对于横竖尺寸不超过0.5m的障碍物,火焰检测器距障碍物的距离不小于2.5m;对于外形尺寸超过0.5m且无法避免时,应适当增加火焰检测器的数量。

②安装高度及距离

火焰检测器的安装高度及位置应根据探测器的灵敏度而定,一般情况下,火焰检测器应安装在保护区内最高的监测目标高度2倍的地方,同时确保受保护目标在火焰检测器的有效探测区域内。火焰检测器距离监视目标可根据火灾特性而定,并考虑被监测目标着火时,火焰不直接接触到火焰检测器。同时要考虑到便于火焰检测器的日常维护。一般要求探测器距离被监视目标不小于1.5m。

③火焰检测器安装角度

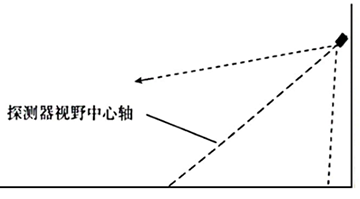

火焰检测器在中心轴周围±45°都有一个约90°的3D锥形视野。使用时,应使火焰检测器向下瞄准45°,如图2所示。这样可确保探测器既能向下探测又能向前探测,同时可尽量避免灰尘、污垢聚集探测窗口。

火焰检测器安装角度示意
图2 火焰检测器安装角度示意


③避免探测盲区

由于火焰检测器的敏感度在视野锥形物的边缘会降低,有火灾时,火焰检测器虽有反应,但要在大火的情况下,火焰检测器的边缘报警所需的辐射能量一般为中轴所需的辐射能量的4倍左右。因此,设计时,要求两火焰检测器之间的有效探测区域应保证有一定的重合,避免存在探测死角或临界盲区。重合面积一般应在5%以上。同时,为保证安全可靠性,一般在火焰检测器的对面也安装1台探测器,这样以便在另一台探测器出现故障时提供备用。

④防护

火焰检测器安装在户外时,红外探测器长时间受太阳、电炉、电机等辐射的加热作用,其本身温度会升高,从而产生黑体辐射效应,也有可能引起传感器的误报警,因此安装时应加装遮阳罩。同时,在火焰检测器视野的锥形物内应避免可能引起误报的辐射体。
