热电偶校准温度点要求及工业热电偶允差

2019/3/13 20:29:46人评论次浏览分类：计量检定文章地址：//www.e-cumulus.com/tech/467.html

在我国最常见的工业热电偶有铂铑30-铂铑6热电偶、铂铑10-铂热电偶、铂铑13-铂热电偶、镍铬-镍硅热电偶、镍铬-铜镍热电偶、铁-铜镍热电偶、铜-康铜热电偶和钨铼热电偶。国家标准GB/T16701-2010《贵金属、廉金属热电偶丝热电动势测量方法》规定了用比较法测量贵金属和廉金属热电偶丝热电动势的方法，GB/T16701-2010适用于分度号为S、R 和B的热电偶丝在300-1600℃各段温度范围内的热电动势测量以及分度号为K、T、E、J和N 热电偶丝在-196～1200℃各段温度范围内的热电动势测量。

1、工业热电偶校准温度点
热电偶校准温度点如下表所示，也可以根据实际需要确定校准温度点。校准热电偶时校准温度点应该从低温到高温顺序逐点进行测量。

分度号	热电偶偶丝直径mm	热电偶校准温度点
B	0.5	1100(或1084.64)，1200，1400，1600(或1553.50)，使用点
S	0.5	419.527，630.63，1084.62，正常使用点
R	0.5	419.527，630.63，961.78(或1000)，1084.62，正常使用点
K或N	0.3，0.5 0.3 0.5，0.8，1.0 1.2，1.6，2.0，2.5 3.2	-79，-196 400，600，700，正常使用点 400，600，800，正常使用点 400，600，800，1000，正常使用点 400，600，800，1000，正常使用点
E	0.3，0.5 0.3，0.5 0.8，1.0，1.2 1.6，2.0，2.5 3.2	-79，-196 100，200，250，正常使用点 100，300，400，正常使用点 100，300，400，600，正常使用点 400，600，700，正常使用点
J	0.3，0.5 0.8，1.0，1.2 1.6，2.0 2.5，3.2	100，200，250，正常使用点 100，200，400，正常使用点 100，300，400，500，正常使用点 100，300，400，600，正常使用点
T	0.2，0.3，0.5 0.2，0.3，0.5，0.8 1.0，1.2，1.6，2.0	-79，-196 100，200，正常使用点 100，200，250，正常使用点

2、工业热电偶允差
热电偶允差指热电偶参考端温度为0℃而测量端温度为设定温度时，所测得的实际热电势-温度关系偏离热电偶分度表标称值的最大允许范围。

热电偶名称	分度号	工业热电偶允差
		Ⅰ级		Ⅱ级
		温度范围℃	热电偶允差	温度范围℃	热电偶允差
铂铑13-铂热电偶	R	1100-1600	±[1+0.003×(t-1100)]	600-1600	±0.0025×t
铂铑10-铂热电偶	S	1100-1600	±[1+0.003×(t-1100)]	600-1600	±0.0025×t
镍铬-镍硅热电偶	K或N	-40～375	±1.5℃	-40～375℃	±2.5℃
镍铬-镍硅热电偶	K或N	375-1000	±0.004×t	375-1000℃	±0.0075×t
镍铬-铜镍热电偶	E	-40～375	±1.5℃	-40～333℃	±2.5℃
镍铬-铜镍热电偶	E	375-800	±0.004×t	333-900℃	±0.0075×t
铁-铜镍热电偶	J	-40～375	±1.5℃	-40～333℃	±2.5℃
铁-铜镍热电偶	J	375-750	±0.004×t	333-750℃	±0.0075×t
铜-康铜热电偶	T	-40～125	±0.5℃	-40～133℃	±1℃
铜-康铜热电偶	T	125-350	±0.004×t	133-350℃	±0.0075×t

3、热电偶误差校准

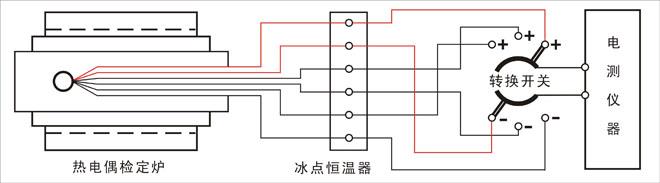

①0℃以下热电偶温度点的校准，在液氮槽、干冰槽或低温槽中与二等标准水银温度计进行比较，热电偶插入深度≥200mm；用于300℃以下热电偶各点的校准，在水槽或油槽中与二等标准水银温度计进行比较，热电偶插入深度≥200mm；在用于300℃以上热电偶各点的校准，在热电偶检定炉中与二等标准铂铑10-铂热电偶比较进行，热电偶插入深度≥300mm。

②热电偶校准方法一般采用双极比较法。

③标准读数时，300℃以下点的校准，在恒温油槽(或水槽)中，校准时油槽温度控制在检验温度点±1℃内，整个测量过程中槽内温度变化≤0.2℃；300℃以上点的校准，热电偶检定炉温度控制在检验温度点±5℃内，整个测量过程中热电偶检定炉温度变化≤0.2℃/min，在整个测量过程中炉温变化<0.5℃。
④从标准热电偶开始依次读取各被检热电偶的热电势，再按相反顺序进行读数，如此正反顺序读取全部热电偶的热电势。
⑤被校准的热电偶，其热电势(冷端温度为0℃)对分度表的允许误差应符合工业热电偶允差规定。
⑥热电偶的校准周期，按计量分类管理办法规定的周期进行校验。
