电流互感器正确用法

2022/9/23 15:12:05 人评论 次浏览 分类:电工基础  文章地址://www.e-cumulus.com/tech/4469.html

1、为什么要用电流互感器
如果大家在工作现场内有几根非常粗的电缆,我们只知道流过它的电流非常大。如果我们还想要知道它流过的电流具体是多少?大家最容易想到的就是把这条电缆断开,将一个电流表串联在这个电缆里面。但是我们知道越粗的导线,载流量越大,导线越粗施工起来越费劲,电流越大使用起来越危险。并且直接接入,需要规格很大的电流表。但是实际上也很难找到那么大的电流表。这个时候该如何处理呢?此时我们就要学会使用电流互感器了。可能有朋友说用钳形电流表就可以直接知道电流多大,其实以前的指针式钳表内部的原理相当于是一个电流互感器串联了一个电流表机械显示,现在都是电子显示的了。所以大家还是要学会使用电流互感器。

2、电流互感器介绍

电流互感器是什么?电流互感器其实是一种电流变换装置(CT)。它的主要功能是从通过大电流的电缆上,按照一定的比例感应出小电流供测量使用,电气设备和输电线路电流很大,几百上千安电流也很平常,可是我们用的仪表只能测几安最多几十安电流,与电气设备的电流不匹配,互感器将大电流变成小电流完成匹配。同时也能保障检测、抄表人员的安全。

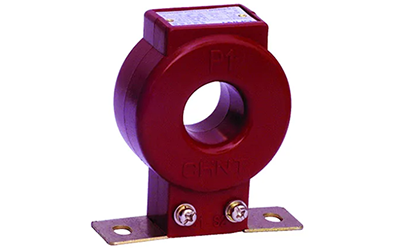

电流互感器

3、互感器的选择

根据GB1208-2016《电流互感器》第5.2项中规定标准的电流互感器二次电流为1A和5A,所以电流互感器的变比也被写成例如500/5或500/1等。例如变比为200/5的互感器,其中200表示一次最大电流,5表示二次最大电流,该电流互感器感应电流缩小了40倍。同样500/1的电流互感器,其中500表示一次最大电流,1表示二次最大电流,该电流互感器感应电流缩小500倍。

我们知道了根据国家规范,电流互感器的二次绕组额定电流一律规定为5A或者1A,那什么时候用1A,什么时候用5A,还是可以随便用?其实这个也是有一定规范的,一般情况下优选值为5A,当传输距离较大时应选1A。因为1A线路功耗降低,可以使传输距离加大。


那一次侧量程怎么选?是越大越好么?其实也不是的。一般的指针电流表在60%量程处准确度最高,所以把计算电流乘以1.3倍就能得到满量程数值。比如母线电流(即一次电流)值为600A,那么一次电流应该选600×1.3≈800A。这样才能保证一次电流在600A时,指针仪表指针刚好处于60%,即三分之二位置。能够保证安全使用的同时还能更加精准。


4、互感器的使用

当我们选择完合适的电流互感器后,就需要把电缆穿过电流互感器。电流互感器的一次侧电流是从P1侧进入,从P2侧出来;即P1这边导线连接电源侧,P2这边导线是连接负载侧。有些计量设备对电流极性也就是电流的方向有要求,比如电能表,所以方向注意不要穿反。按照规范接线,如果电源是上进线,那么P1面朝上,P2面朝下。如果电源是下进线那么安装时P1朝下,P2面朝上。这时电流互感器就会从电缆上感应出电流,感应出的二次侧电流从S1流出,进入电流表的正接线柱,电流表负接线柱出来后流入电流互感器二次端子S2,原则上要求S2端子接地。某些电流互感器一次标称,L1、L2,二次侧标称K1、K2。这个只是叫法不同而已,功能是一样的。

感应出来的电流大小刚好缩小了一定的倍数。把感应出来的电流送给电流表,再把测量出来的结果乘以一定的倍数就可以得到真实结果。例如,现在需要要测一条电缆的电流大小。首先,把一条电缆穿过200/5的电流互感器(200/5实际上就是40倍),然后把电流互感器接上直接式电流表,电流表测得结果为4A。由此可以计算出电缆真实电流为4×40=160A。如果是接上规格为200/5的电流表,那么可以直接读出结果160A,等于是电流互感器缩小了40倍,然后电流表指示时扩大了40倍,所以不需要计算。
