双喷挡阀的基本控制原理

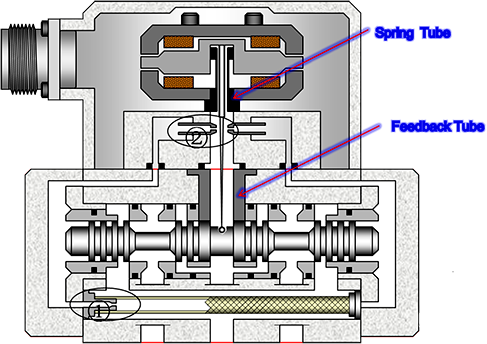

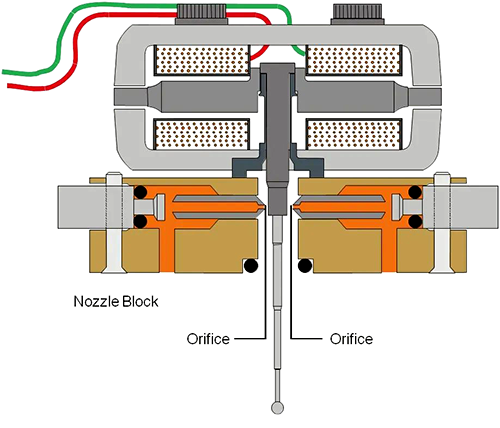

是由①固定节流孔阻尼和②喷嘴挡板可控阻尼二者组成的B型半桥构成阀芯控制的基本要件。左右对称的两组B桥形成了一个全桥。

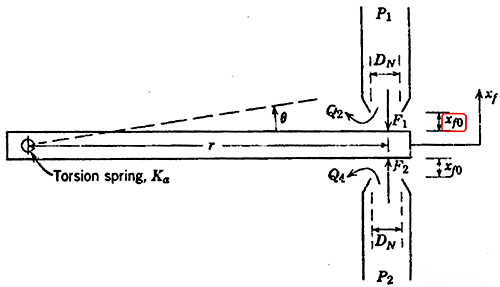

需要指出的是,于固定节流阻尼而言起节流作用的关键参数即为其直径Do;而喷嘴阻尼起液阻控制的却不仅是其直径DN;而是喷挡间形成的可控环周面积π×DN×xf0,这样关键参数就多了一个喷挡距离xf0。
为了保证环周面积始终为可控的节流孔,要求环周面积不超过喷嘴面积的四分之一。即xf0≤DN/16。因此:
①通常取Xf0=DN/16作为初步设计参数;

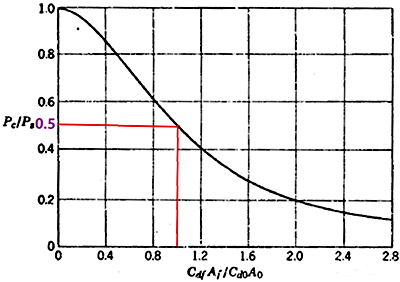

同时,为了使阀芯 两端的控制压力能充分地调节,如果Pc=0.5Ps可达到最大的压力灵敏度;
②通常将平衡控制压力为0.5Ps作为设计准则;

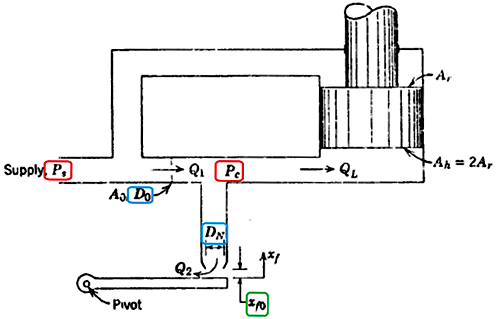

则有Do=2[(Cdf/Cdo)×DN×Xf0]1/2,将Xf0=DN/16代入上式并假定阻尼的流量系数Cdf和和喷嘴的流量系数Cdo相等,则有Do=0.5DN;

③喷嘴直径为节流阻尼直径的两倍。此关系亦可用于初步设计;
④而孔径大小则取决于阀的动态要求。

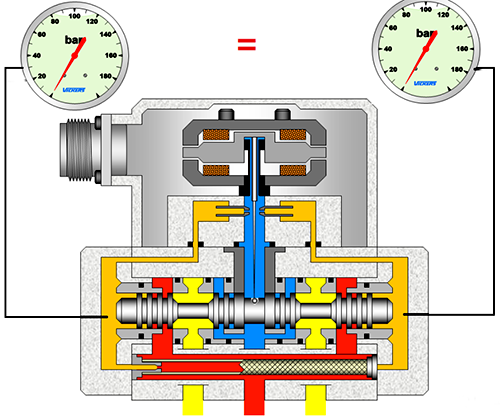

可能有人会觉得奇怪:伺服阀不是很精密吗,为什么前面说“公差比较宽松”?这是因为一方面节流孔和喷嘴是可以经过选配出来;另一方面平衡控制压力Pc以及喷挡距离Xf0的最终确定也是通过在试验台调定并取得平衡:描述为调到多少压力值并控制两端压差在规定范围内。
如此一来,双喷挡阀部分误差不是就可以被抹除掉了。
