1、工艺流程
1.1 工艺流程图

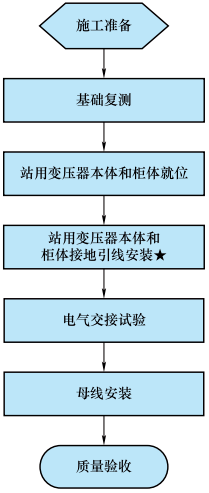

10kV配电盘(开关柜)安装工艺流程图见图1。
1.2 关键工序控制
配电盘(开关柜)内部检查、接线工序控制如下：
①柜内附属设备安装位置正确，外观完好无损，铭牌标识齐全。柜内设备与各构件间连接应牢固。
②柜内母线安装时检查柜内支持式或悬挂式绝缘子安装方向应正确，爬电距离符合设计要求，确保绝缘距离。动、静触头位置正确，接触紧密。
③柜内主母线螺栓紧固后应标记漆线，力矩满足规范要求。母线与分支连接无应力。
2、10kV配电盘安装工艺标准
①基础槽钢允许偏差：不直度＜1mm/m，全长＜5mm；水平度＜1mm/m，全长＜5mm。位置误差及不平行度＜5mm；基础型钢顶部标高在产品技术文件没有要求时高出抹平地面10mm。
②配电盘(开关柜)安装前，检查外观面漆无明显剐蹭痕迹，外壳无变形，盘面(柜面)电流、电压表计、保护装置、操作按钮、门把手完好，内部电气元件固定无松动。
③盘、柜体垂直度偏差＜1.5mm/m；相邻两盘顶部水平偏差＜2mm，成列盘顶部水平偏差＜2mm；相邻两盘边偏差＜1mm，成列盘面偏差＜1mm；盘、柜体盘间接缝偏差＜2mm。
④盘、柜面平整，附件齐全，门销开闭灵活，照明装置完好，盘、柜前后标识齐全、清晰。开关柜机械闭锁、电气闭锁应动作准确、可靠、灵活，具备防止电气误操作的“五防”[即防止误分、合断路器；防止带负荷分、合隔离开关；防止带电挂(合)接地线(接地开关)；防止带地线送电；防止误入带电间隔]功能。
⑤开关柜的观察窗应使用机械强度与外壳相当、内有接地屏蔽网的钢化玻璃遮板，并通过开关柜内部燃弧试验。严禁使用普通或有机玻璃。
⑥屏柜内电源侧进线应接在静触头端，负荷侧出线应接在动触头端。
⑦真空开关熔断器导通良好、接触可靠；辅助开关动作准确、可靠；断路器分合闸指示正确且与操动机构联动正常、无卡阻。
⑧母线平置时，贯穿螺栓应由下往上穿，螺母应在上方；其余情况下，螺母应置于维护侧，连接螺栓长度宜露出螺母2～3扣。
⑨母线需全部加绝缘护套且外观完好，母线应标示相序；对已紧固完成并标记的接触面包封处理并包扎紧密。
⑩盘、柜体底座与基础槽钢采用螺栓可靠连接，接地良好，成列开关柜的接地母线，应有两处明显的与接地网可靠连接点。金属柜门应以软铜线与接地的金属构件可靠连接。成套柜应装有供检修用的接地装置。
⑪开关柜封闭母线外壳连接处用截面积不小于4mm2的接地线进行跨接，在与穿墙套管结合处直接接地。
3、10kV配电盘安装工艺示范
10kV配电盘(开关柜)母排安装、本体接地安装、配电盘(开关柜)成品等分别见图2～图5。
图2 配电盘(开关柜)内母排安装

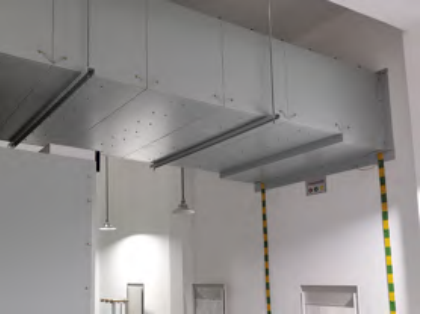

图3 10kV配电盘(开关柜)封闭母线外壳安装

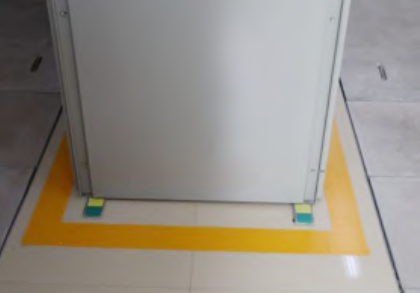

图4 10kV配电盘(开关柜)本体接地安装

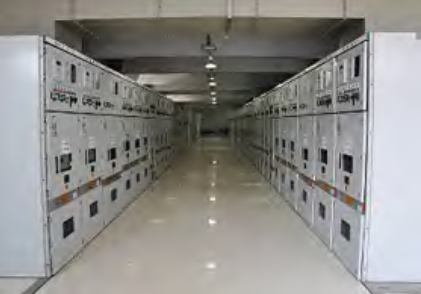

图5 10kV配电盘(开关柜)成品
4、设计图例

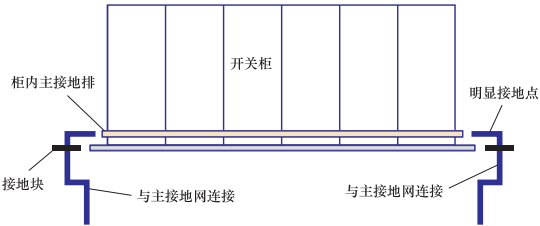

配电盘(开关柜)安装工艺设计图见图6。
图6 10kV配电盘(开关柜)安装工艺设计图
文章内容节选自《国家电网有限公司输变电工程标准工艺变电工程电气分册》
