几种景观照明电击防护措施介绍

2022/7/28 0:00:53 人评论 次浏览 分类:电工基础  文章地址://www.e-cumulus.com/tech/4353.html

几年前在武汉东湖某商业街广场上发生一场悲剧,一位3岁小姑娘因景观灯漏电而身亡,可见加强景观照明电击防护刻不容缓。本文简单介绍景观照明电击防护的几种措施。

分析
1、定制灯具容易出问题,定制的景观灯更容易出问题。主要原因是时间紧、抢工期,无法精心设计、精心制作、严格把关,能按时交付已经很不容易了。因此,要把好试验、测试、认证关,质量至上,安全第一。

2、景观照明电击防护措施包括:

①自动切断电源:最常用方法,包括使用RCD保护,在此不赘述。
②双重绝缘或加强绝缘:可以使用,如图1所示。

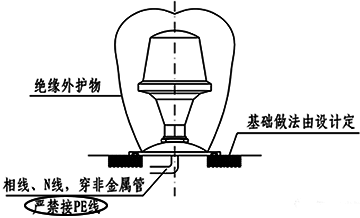

室外Ⅱ类灯具安装示意
图1 室外Ⅱ类灯具安装示意

a、如该案例定制灯具的外护物即外壳采用绝缘外护物,对小朋友来说是安全的。但要注意灯具绝缘外壳内的可导电部分严禁接地。
b、作为定制景观灯第二重绝缘的外护物,如果不用工具即可开启,其内的带电部分需采用不低于IP2X绝缘遮拦加以隔开。
c、图中的Ⅱ类灯具可为整体定型产品,也可在基本绝缘的电气设备外加装不低于IP××B或IP2×的绝缘外壳。


③电气分隔:可以使用,如图2所示。

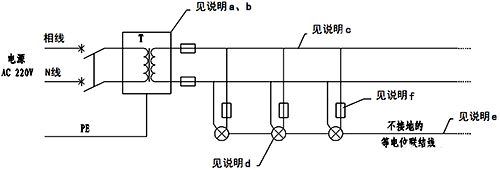

室外照明采用电气分隔+不接地的等电位联结
图2 室外照明采用电气分隔+不接地的等电位联结

a、图2示例采用一台隔离变压器(T)为多个室外灯具供电,还需采用不接地的等电位联结将各灯具金属外壳可靠连接。

b、图2中T为1:1变比的隔离变压器,且不应功能接地,其外壳可保护接地。
c、配电回路不需PE导体,线路需穿绝缘导管。
d、灯具严禁接地。
e、不接地的等电位联结线采用绝缘电线或电缆,穿绝缘导管保护。
f、当容量较大的灯具(如路灯)时,建议每盏灯单独设置保护电器。
④特低电压系统:由于电压较低供电半径所限,只能小范围使用。


由此可知,景观照明电击防护的措施不是唯一的,实际工程需根据具体情况选择适宜的措施。
作者:李炳华
