可调软启动时间的电子保险丝SGM2533/4

2022/7/21 17:35:15 人评论次浏览分类：电子技术文章地址：//www.e-cumulus.com/tech/4343.html

SGM2533/SGM2534系列产品是高度集成、功能丰富的电子保险丝，具有输入欠压保护、输出过流保护及输出短路保护等功能。输出电流2A至5A可调，输出限流精度±15%，快速的短路关断保护，具有2档输出电压钳位功能，典型值分别为6.1V和15V。可调的输出电压斜率以及欠压关断和过温保护功能可以有效防护系统应用中出现的过载、输出短路、输入浪涌等工况，使其非常适用于局部系统保护电路。芯片采用TDFN-3×3-10L绿色封装，并辅以散热焊盘以确保散热性能良好，工作温度范围可达-40℃至+125℃。

SGM2533/4

典型特性
◆5V电子保险丝：SGM2533A/B；
◆12V电子保险丝：SGM2534A/B；
◆典型值为26mΩ/低导通内阻/NMOS开关；
◆固定的过压钳位：
6.1V：SGM2533A/B；
15V：SGM2534A/B；
◆可调的输出电流门限：2A至5A(±15%精度)；
◆欠压关断；
◆可调的输出电压斜率；

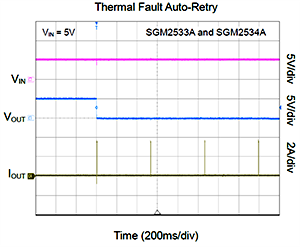

◆热保护功能：
自恢复：SGM2533A/SGM2534A；
热关断：SGM2533B/SGM2534B；
◆-40℃至+125℃工作温度范围；
◆自带散热焊盘/TDFN-3×3-10L绿色封装。

核心特点

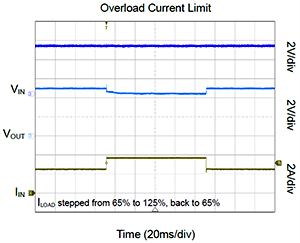

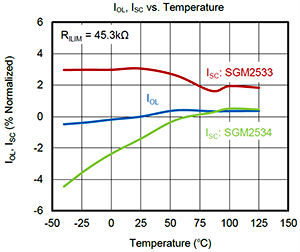

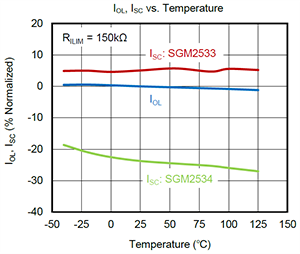

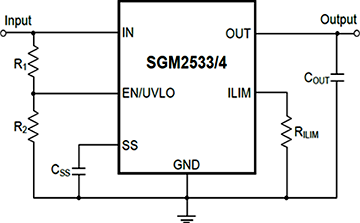

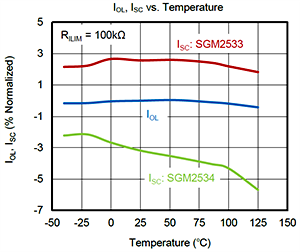

1、通过一个外接限流电阻，实现2A至5A限流门限设定，调节系统输出的电流限制阈值，非常适合大电流应用场合如PC、服务器、SSD驱动器和仪表类设备等。瞬态的输出过电流不会触发芯片保护，避免系统波动而造成的宕机。

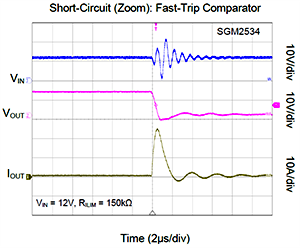

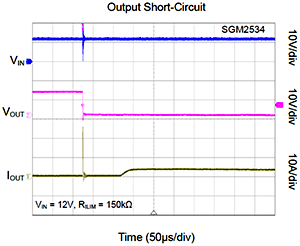

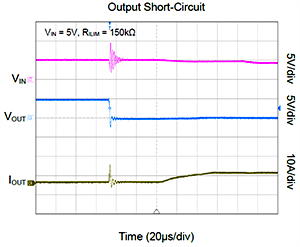

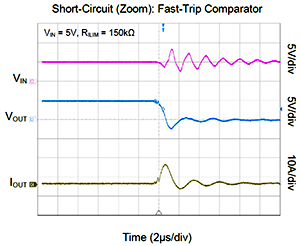

2、芯片集成的快速过流响应比较器可以在发生瞬态短路时快速响应，及时保护系统安全。

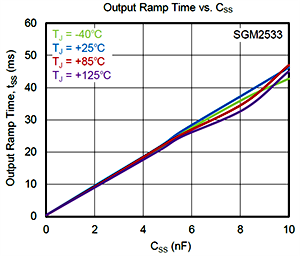

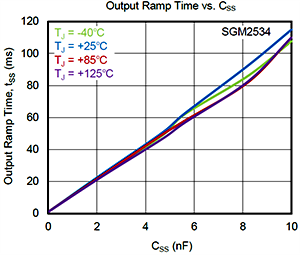

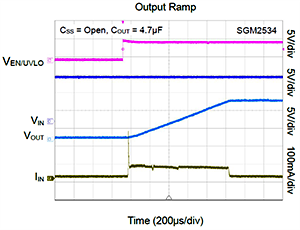

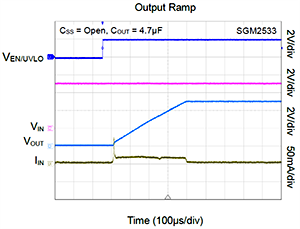

3、对于不同的工况，可以通过一个外接CSS电容来设定需要的输出电压斜率以减少浪涌电流，保护下游大电流敏感器件并抑制输入端电压的波动。

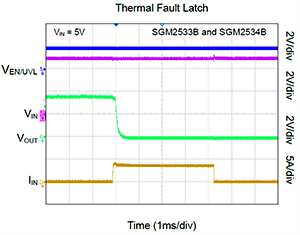

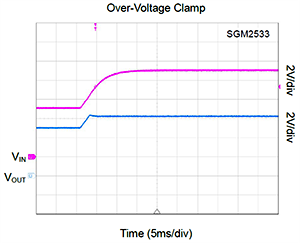

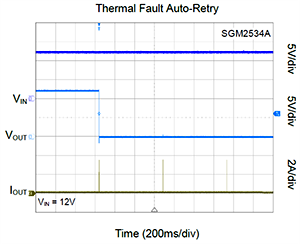

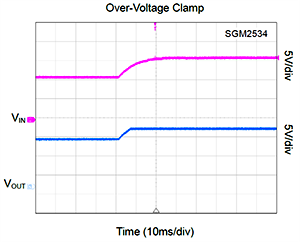

4、SGM2533A/B为5V系统提供过压钳位保护功能，SGM2534A/B为12V系统提供过压钳位保护功能。当系统输入过压时，SGM2533A/B和SGM2534A/B分别将输出电压钳位至6.1V和15V，保证下游设备工作在安全电压范围内。当芯片长时间工作在输入过压工况中，带载能力会因为热损耗的增加触发过热保护而受到限制，最终切断芯片的输出来避免对后级电路造成潜在的电压冲击。
