一、功能实现
Wincc上位机软件与YR-ASR600无纸记录仪通过以太网(Modbus TCP/IP)通信，将无纸记录仪采集到的参数在 Wincc画面上显示。
二、测试环境
1、硬件
①安装Wincc上位机软件的PC一台，版本不限，本示例使用的是Wincc 7.0 SP3版本；

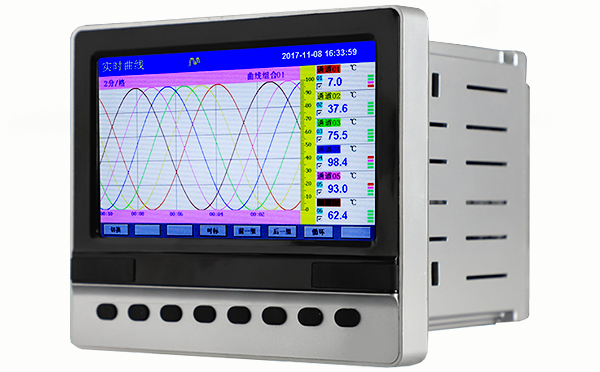

②测联无纸记录仪1台，型号为：YR-ASR600，支持以太网(Modbus TCP/IP)通信；
③Pt100铂电阻若干；
④普通网线1根。
2、软件
Modscan32以及上述说到的Wincc软件。
三、步骤
1、YR-ASR600无纸记录仪与Pt100传感器连接正确后，将无纸记录仪和PC通过网线连接，给无纸记录仪上电，设置无纸记录仪的IP地址及网络端口。本示例无纸记录仪设置：IP地址192.168.1.111、子网掩码255.255.255.000、默认网关192.168.001.001、端口0502。
注意：设置好IP地址后保存设置参数，并断电后重启无纸记录仪，否则通讯参数设置未完成。
2、设置好无纸记录仪通道参数为Pt100信号输入，设置完成后观察无纸记录仪显示界面是否能正确显示当前Pt100传感器采集到的温度。
3、参考无纸记录仪说明书及通信协议，使用Modscan32软件测试网络通信，确保Modscan32软件能准确读到无纸记录仪的温度。

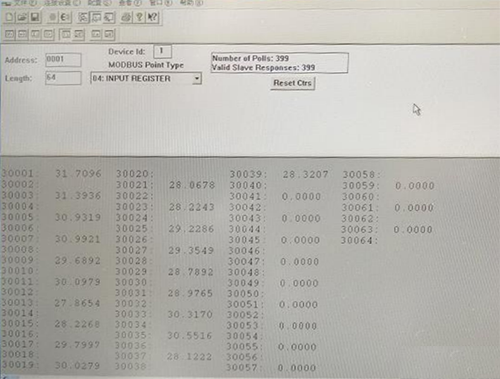

使用Modscan32测试
从上图中可知：
①仪表通道地址需要偏移1位，功能码为4；
②数据类型为浮点型，通道地址连续读取；
③设备地址为1，以太网IP地址为192.168.1.111
四、Wincc上位机通信设置
1、新建一个项目，昌晖仪表在这里省略如何新建项目步骤。

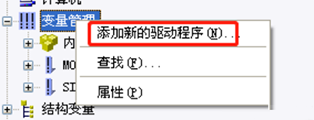

2、单击选中“变量管理”，右键选中“添加新的驱动程序”，如下图所示：

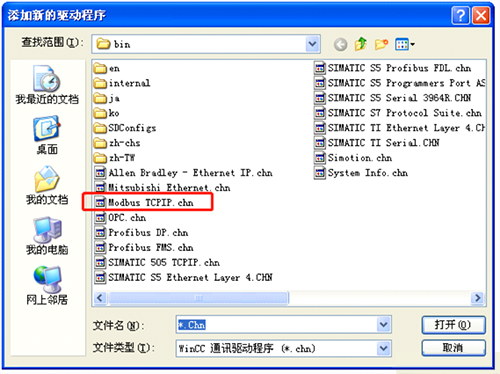

3、在弹出的对话框中选择“Modbus TCPIP.chn”，如下图所示：

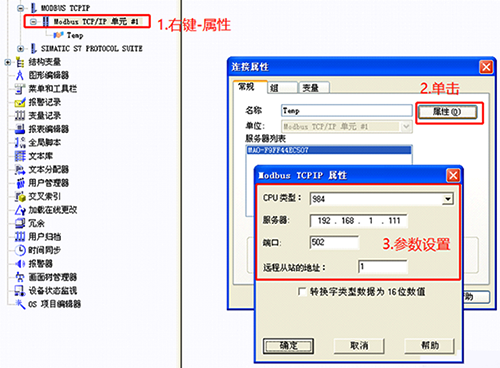

4、在“Modbus TCP/IP单元 #1”下右键新建“新驱动程序的连接”，并命名为 “Temp”。并按照下图7设置相关参数：
注意：“转换字类型数据为16位数值”这个不要勾选！

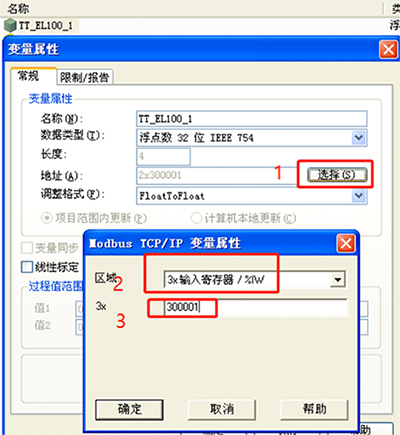

5、选中“Temp”右键，新建变量。在弹出对话框中新建一个名称为“TT_EL100_1”的变量，数据类型为：浮点数32位IEEE 754，地址选择如下图8所示，最后点击“确定”即可完成通信参数的设置。
五、画面组态
完成以上通信参数设置之后即可完成了昌晖无纸记录仪YR-ASR600和Wincc软件之间的通信设置，画面显示只要在相应的操作画面中使用IO域，激活Wincc项目即可实现数据的采集和显示，这里不再详述。到此Wincc与昌晖无纸记录仪之间的以太网通信功能完成。
