昌晖仪表介绍ABB PLC之间如何通过工业以太网(Modbus TCP)进行通讯。使用两个PLC，其中Server使用AC500-eCo V3 PLC: PM5072。 Client使用AC500 V3 PLC：PM5650。
实验系统简图
1、工程电脑
安装PLC编程软件Automation Builder V2.5。电脑的IP设置在与Server和Client相同的网段内。在电脑中安装Uart2Any软件，以测试通讯。
2、服务器Server
PM5072自带两个以太网口。可把两个以太网口设置为交换机功能。这样如上图接线，电脑即可同时跟Server和Client通讯。服务器的IP设置为192.168.0.5。
3、客户端Client
PM5650 CPU的底板自带两个以太网口。其中Eth1口的IP保持默认为192.168.0.1。
创建工程，添加Server和Client

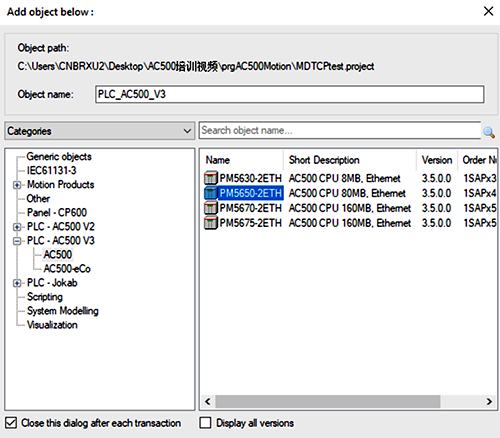

项目树下，通过添加对象，可添加对应的两个CPU：

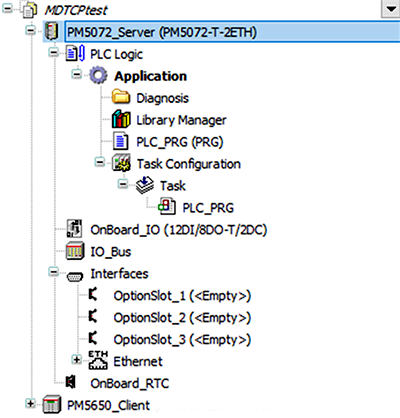

添加完后的项目树如下：

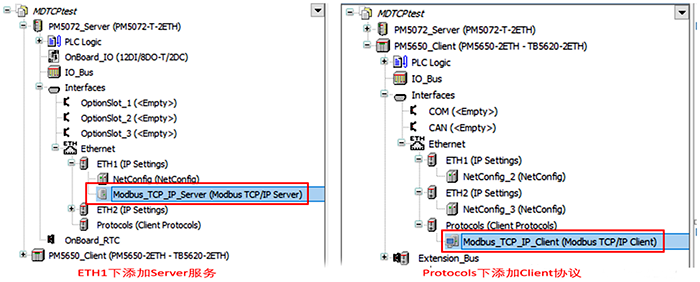

为Server和Client添加相关协议：
PLC与Modbus地址之间的对应关系
测试中，以Word进行数据交互。PLC中的%MW0对应Modbus地址40000，以此类推，%MW100对应Modbus地址40100
Server编程及测试
在Server中编写如下程序段：
添加一个起始地址为%MW0，包含5个Word的数组ServerData。并添加一段各数组元素累加的程序。
ServerData 数组的首地址为%MW0,其对应Modbus的地址为0。
可以使用测试助手与Server进行通讯，以确认Server的状态。
Client的读编程及对Server的读写
在Client中编写如下程序，功能块中的Addr设置为0，即对应Modbus地址0。 因此读写的区域对应Server中定义的数组：ServerData[0..4]。
其中第一个功能块的功能码为3，用于读Server的多个寄存器，读回的值存入数组RcvArray。
第二个功能块的功能吗为16，用于写多个寄存器。把数组WriteArray中的数值写入Server。
Modbus TCP是工业现场使用最频繁的工业以太网协议！
