微型断路器你真的会用吗?

2022/5/13 2:07:37 人评论 次浏览 分类:电工基础  文章地址://www.e-cumulus.com/tech/4234.html

今天这篇文章电力仪表浅谈一下小型断路器,小型断路器也叫微型断路器或者由于内部灭弧介质为空气,也俗称空气开关。

断路器家族产品种类繁多,小型断路器与之对应的有框架断路器,一般安装在总配电箱称为一级配电;塑壳断路器,一般装用分配电柜称为二级配电。小型断路器的应用非常广泛,它通常装在配电柜或开关箱用于三级配电。需要注意的是小型断路器可以控制电源的主回路,也可以用于控制二次回路的通断,方便我们控制和维修。

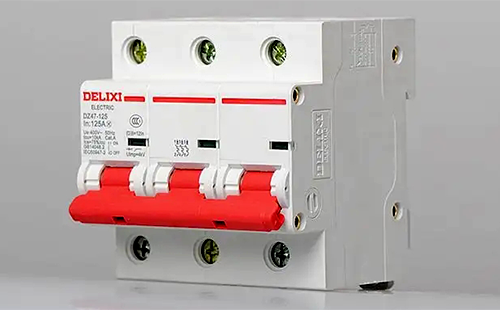

微型断路器

什么是断路器

1、接通、承载和分断正常电路条件下的电流,能够带电开合闸。
2、也能在故障电路(例如短路、过载)的情况下自动分断故障电流的一种机械开关。具有电路保护功能。

接着来看到微型断路器的文字符号为F和微型断路器图形符号可参阅《电气图形符号和电气文字符号大全》,认识它们可以帮助我们快速看懂电气图纸。


需要注意的是与微型断路器外观和使用相似的有隔离开关,和负荷隔离开关。它们和断路器不同分别是:

①隔离开关不能带电开合闸,没有保护功能,类似于刀闸开关。
②负荷隔离开关能够带电开合闸,没有保护功能。
③断路器既能带电开合闸,也有保护功能。虽然他们都能隔离电源,实际工作中要注意他们的功能和使用有所不同。

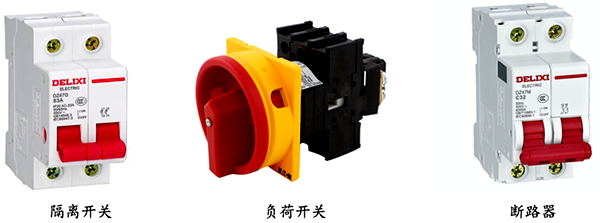

隔离开关、负荷开关和断路器

微型断路器的工作原理

我们拆开一个1P的开关,大家可以看到断路器的内部结构,从上往下大家看到接线端子,双金属片及内部软铜线,热脱扣拉杆,动触头,静触头,电磁脱扣器,手柄,顶杆,灭弧室。

正常工作时随着动静触头的结合,电流从上接线端子,由与双金属贴近软铜线连接到动触头,静触头,电磁脱扣器在到下端接线端子到用电器。


当短路时,大电流通过电磁脱扣器产生的磁力吸引顶杆,脱扣器顶动操作机构动作,开关瞬时跳闸。


当过载时,电流变大,随着时间增加发热量加剧,双金属片受热变形到一定程度推动机构动作。


微型断路器外观及参数含义

在使用断路器之前需要了解断路器铭牌上面重要参数的含义,才能正确的选择合适的断路器。

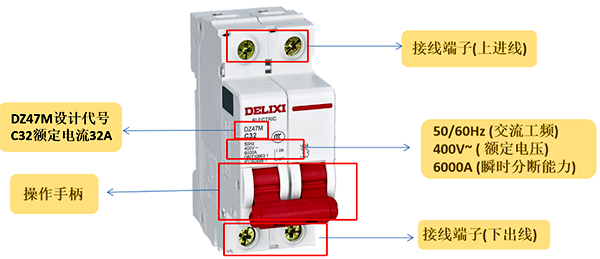

昌晖仪表以2P的开关为例对着实物从上往下给大家介绍一下断路器的参数说明,最上面是接线端子也叫上进线,DZ47M是设计代号,C32中C表示断路器脱扣类型曲线为C型,32表示断路器的额定电流,表示超过32A就会跳闸。


50hz是表示工频交流电。400V表示额定电压为400V,6000A表示断路器瞬时的分断能力。红色的是操作手柄,往上扳是打开合闸。现在是分闸的状态。最下面也是接线端子也叫下出线。

微型断路器外观及参数含义

微型断路器的分类

按极数分:有1P也叫单P、1P+N、2P、3P+N、3P和4P、4P+N。极数指的是断路器分断的路数。需要注意的是1P+N,3P+N、4P+N是漏电保护断路器俗称漏保特有的规格。有N表示需要接零线并且不受开关控制一直接通状态。

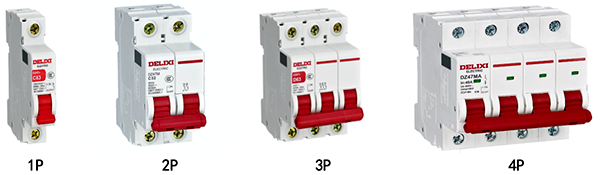

微型断路器按级数分类

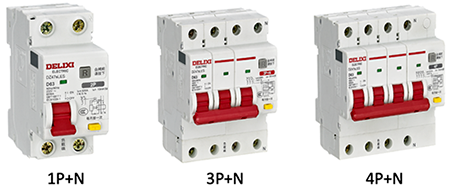

漏电保护断路器

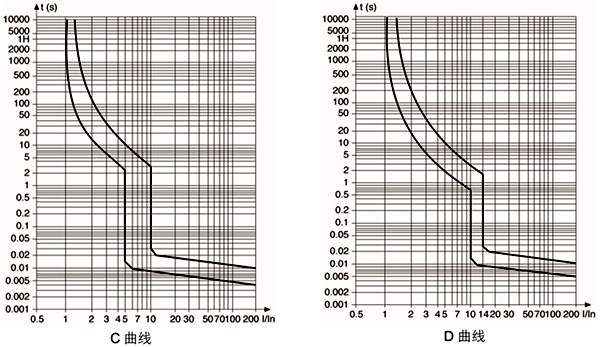

按断路器脱扣曲线类型分:A、B、C、D、K型,目前市面上使用最多的是C型和D型。我们看到C型曲线和D型曲线,横坐标为额定电流的倍数,纵坐标为脱扣时间。为什么有两根曲线是由于断路器安装环境和温度不同存在误差,大家可以看到两条曲线把图形分为3部分,两个曲线中间位置中间表示延时脱扣区域也叫误差带。最左边表示不会跳闸的区域,最右边表示必须脱扣。C型曲线范围在5-10额定电流时容易由于电流反时限而跳闸。D型曲线范围在10-14倍额定电流容易由于电流反时限而跳闸。

断路器C型曲线和D型曲线

C型断路器:脱扣电流范围 5In-10In,适用于常规大电流电器设备、照明灯等家庭常规用电。


D型断路器:脱扣电流范围 10In-14In,适用于产生冲击性电流设备。比如电动机、变压器等高感性负载。


注意的是使用时需要根据负载类型选择适合的断路器,如果脱扣类型没有选择正确容易造成断路器跳闸。
