微型断路器1P、2P、3P和4P表示什么

2021/8/27 13:45:21 人评论 次浏览 分类:电工基础  文章地址://www.e-cumulus.com/tech/3944.html

微型断路器的别名自动开关或空气开关肯定不陌生,通常将额定电流63A或以下的断路器称其为微型断路器,简称MCB或微断。

微型断路器的选用

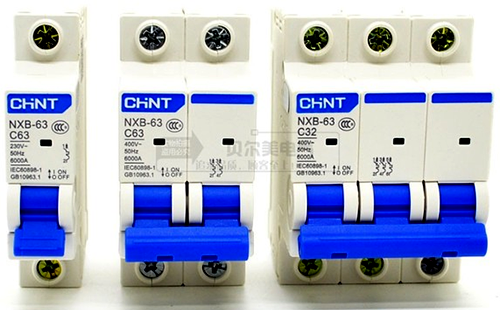

1P、2P、3P、4P说的是微型断路器的极数,代表主要能分断几根线,微型断路器主要是分断火线(L)。其次还有1P+N、3P+N,N是零线,微型断路器分断火线时顺带把零线也切断。

微型断路器能够分断火线,主要是断路器设置了脱扣装置。假设有一个4P、20A的微型断路器和一个3P+N、20A的微型断路器,零线电流25A,那种微型断路器会自动跳闸?


前面提到了微型断路器的核心装置,脱扣装置,此装置具有热磁脱扣功能。


脱扣器采用的是磁线圈,当电流足够大时产生的磁场力克服反力弹簧吸合衔铁打击牵引杆从而带动机构动作切断电路。


足够大的电流来自哪里?


例如,短路、过载都会引起电路中有很大的电流。短路不比多说,火零相碰即为短路,意思说电回路中没有负载,只有导线和电源了,由于电源内阻和导线的线电阻是非常小的,在电压不变的情况,突然整个电回路电阻变得很小,就有很大很大的电流产生,称之为短路。过载一般是指用电设备的超负荷工作,工作电流超过了规定的额定电流。


微型断路器接火线,必须要经过脱扣器,否则起不到短路、过载保护。例如这个问题,假设有一个4P/20A的微型断路器和一个3P+N/20A的微型断路器,零线电流25A,那种微型断路器会自动跳闸?


根据上述可知,肯定是4P、20A的微型断路器跳闸,3P+N、20A断路器不会跳闸,除非把N线接到了P上面,本应接N的通道接了火线,才可能跳闸。

微型断路器

B型、C型、D型断路器如何用好?

前面也说到了脱扣器这个核心装置,根据瞬时脱扣器的特性划分的,大家可查阅微型断路器的脱扣曲线
B型脱扣器,3-5ln
C型脱扣器,5-10ln
D型脱扣器,10-16ln
可见,脱扣器的脱扣电流不同,适应的负载负载类型不同。

B型脱扣器的微断,往往适用于纯阻性符合或低感照明系统。


现在,由于白炽灯的淘汰,照明系统用的大多为感性照明系统,因此目前不太适用于照明系统了。但一些电子类较小的负载是能用于B型脱扣器的微断。


由此可见,常规负载和照明系统都采用C型脱扣器的微断,其更适用于感性负荷和高照明系统。


D型脱扣器的微型断路器,在高感性负荷或具备大冲击的电流系统特别适用。通常作为动力设备方面的使用,例如电动机之类的。


结束语:在实际应用中,微型断路器用于电气终端配电装置系统中,其在整个终端电器保护时起到至关重要的作用。可见,微断作为终端电器保护装置,应用范围是非常广泛的。
