实际工程中，有时会出现这样的情况，在交流110V或220V的电气二次控制回路中，当电缆线路过长时，线路中会出现较高的感应电压影响继电器的返回，使控制回路出现误动作。
某现场使用了的ZY4N的继电器，线圈额定电压为220VAC。在控制回路启动后，继电器吸合正常，但在停止时发现继电器线圈依然有电吸合，经测量感应电压为170V。据讲，操作是在远方的操作柱上，有很长的控制电缆，也不是屏蔽线，感应电压时高时低。这要怎么解决呢？像这样如何消除电气二次控制回路感应电？昌晖仪表就一些措施作些讨论。
首先我们先了解下电气二次控制回路的感应电压是如何产生的。当电流通过一导体时，在导体的四周形成一个磁场，此是所谓的库仑定律，且磁场的大小与电流成正比。如在此磁场内存在另一导体，则此导体因受磁场的影响，感应产生电压及电流，此是感应电压的由来。
那如何来解决感应电压给电气二次控制回路造成的麻烦呢？昌晖仪表分两个情况来讲。
一是在设计之初先预防：
1、控制电缆选择铜网总屏蔽或铜网总屏蔽+分屏蔽(多芯)。
2、控制电缆避免与高压电缆铺设在同一桥架或电缆沟内。
3、避免使用110VAC或220VAC的电压作为控制信号，可选24VDC等直流电压。
二是已产生感应电压的如何解决。
1、更换为屏蔽电缆、重新选择控制电缆路径，避开高压电的干扰。
2、改变控制电压为直流。

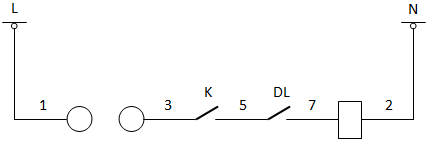

3、对调控制回路的电源极性，即相线换成零线，零线换成相线。按一般设计习惯，图纸左边的控制电源为相线，右边为零线，而继电器一般靠近右边控制电源线布置，即一般继电器的线圈直接接到零线，如下图所示。按此接线，当DL接点距离继电器很远时，电缆7感应的电压很高，就可影响继电器的返回。对调相线和零线后，继电器线圈两端等电位，则可消除感应电压对继电器返回的影响。
4、变换回路中各元件的位置，使得继电器位于隔离位置，或者增加其他辅助接点实现。如上图所示，如果K是与继电器较近的接点，就可将K接点与DL调换位置，这样DL产生的感应电压会被K隔离，不会影响到继电器的返回。
