不是所有插座回路都需要漏电保护开关

2021/6/15 14:18:16 人评论 次浏览 分类:电工基础  文章地址://www.e-cumulus.com/tech/3834.html

文章结合实际案例和国家标准,分享在电气设计中不是所有插座回路都需要漏电保护开关的原因。

某电气设计新手在做供配电设计时,根据《住宅设计规范》GB50096-2011第8.7.2条第4款规定,除壁挂式分体空调电源插座外,电源插座回路应设置剩余

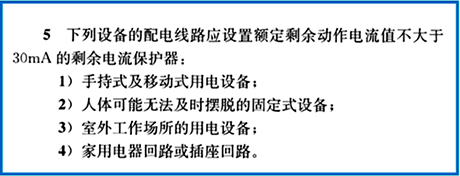

电流保护装置,但是查GB51348-2019新民规7.5.5第5条却指明,家用插座回路要设30mA的RCD如下图所示,那么问题来了,这个壁挂式空调到底用不用装设漏电保护开关呢?
GB50096-2011第8.7.2条第4款规定

主流观点:要装,为了安全,不差错!

从经济角度:一个RCD成本没多少钱,按以人为本的理念,作为壁挂式空调插座,统一要求设置RCD,经济上完全能承受。从安全角度:有维修壁挂式空调室外机电击致死的案例,尤其是居住建筑,存在着为手持,和移动式设备供电的可能性。

非主流观点:具体设计师自己把握

一般来说,两本规范出现“做与不做”的冲突时候,要从严处理。但是电力仪表再深挖下规范的背景,会发现一些有趣的故事。

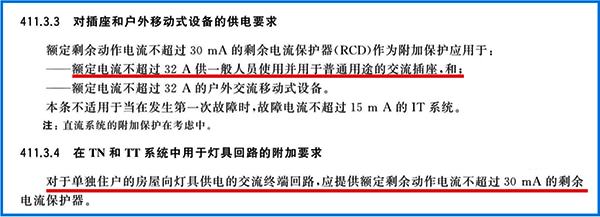

新民规中的规定来源于GBT16895.21-2020/IEC60343-4-41:2017(见下图)
GBT16895.21-2020/IEC60343-4-41:2017内容

由此可见,插座回路设置30mA的RCD有理有据,国际通行准则,错不了。但是仔细一看,下边还有一条,照明回路也需要设置RCD,这条可没执行过啊。


仔细搜索规范,发现国内规范并没有采纳这条,按照主流观点,成本没多少钱,安全第一的原则,应该吸收采纳啊。难道没有修理照明电击致死的案例?恐怕不是吧。


如果吸收了这条,可有点热闹了,咱们数一下RCD数目,除了总开关2P,照明回路2P,普通插座2P,空调柜机2P,空调挂机2P,厨房2P,卫生间2P,最少需要14P的空间。家里的PZ30配电箱不知道能不
能装的下。

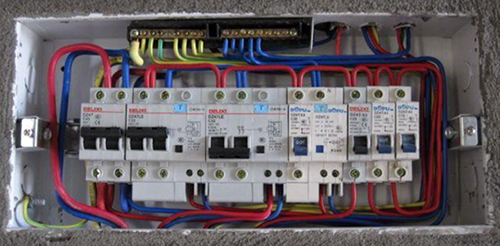

照明,空调挂机未使用RCD的家居配电箱图

照明,空调挂机未使用RCD的家居配电箱图

◆那么为何照明回路使用RCD未被采纳呢?理由充分么?

◆其他国家如何执行IEC规范中的所有插座回路设置RCD条文的,也是这么拥挤的配电箱么?
◆据JGJ242局部修订版专家称,之所以未采纳照明回路使用RCD这条,是因为现在大多数家用照明均为LED灯,LED灯都有特低电压供电。因此照明不必再设RCD。

这个理由充分么?LED肯定不是起源于中国,即便国内LED灯使用比较普遍,但是规范并没有强制要求所有家具灯具必须使用LED,肯定是有其缘由(按下不表)。既然有可能使用其他光源,那就有电击的可能性。


举例来说英国是如何执行IEC这条规范的呢?见下图。

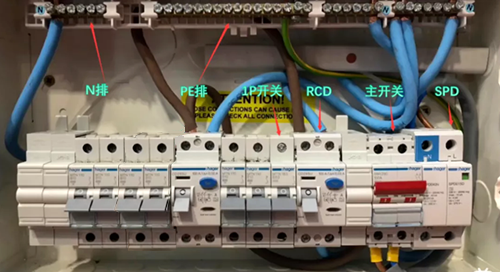

 符合BS7671-2018的家居配电箱实物图

由图可见符合BS7671(IEC英国转化版本,类似国内GB16895规范)的配电箱只有一个RCD,那它是如何做的符合规范的呢。

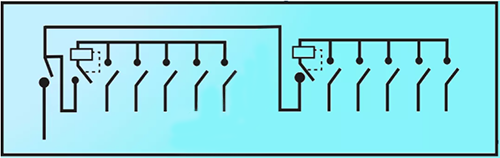

 符合BS7671-2018的家居配电箱接线图
符合BS7671-2018的家居配电箱接线图


上图就是实物图的接线图(当然接线图中没有SPD),一个RCD保护4个1P开关,RCD剩余电流为Izn=30mA,任意一个之路出现故障,都会使上端RCD跳闸。当然这只是规范允许的接线形式之一,还可以有其他接线形式。


在BS7671-2018第411.3.4条(新增)要求住宅里所有的照明回路要装设RCD保护。原文:RCD additional protection for all AC final circuits supplying luminaires in domestic(
household)premises.(max30mA)

实物图中完全符合BS7671-2018,即同时满足所有插座回路和照明回路设置RCD的要求,
但确只用了一两个RCD。惊不惊喜,意不意外?
