为何断路器短延时设置最大只能到0.4s

2021/5/17 19:50:45 人评论 次浏览 分类:电工基础  文章地址://www.e-cumulus.com/tech/3764.html

去过现场的设计师都知道,断路器短延时的设置最大只能到0.4s,为何是0.4s呢,而不是0.5s,2s其他数值呢?那就要从短延时设置的初衷说起了。

1、保护选择性
保护配合示意图

图1 保护配合示意图

如图1所示,保护电气A,是上下级关系,当F点发生短路或过负荷故障时,希望保护电器B动作,上一级A不动作。
但是如果短路电流超过10kA,则会出现A和B同时动作的现象,不满足选择型要求(如图2左)。

此时解决方法就是给A设置一个短延时,达到动作电流B先动作,A演示动作,满足选择性要求(如图2左右)。

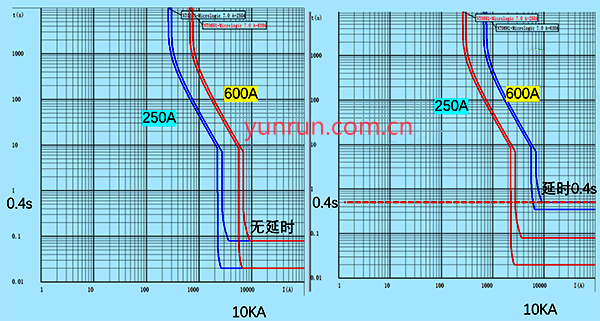

图2 无选择性(左图),有选择性(右图)


2、热稳定性

IEC60364-4-43标准《建筑物电器装置第4部分安全防护第43章过电流防护》对配电系统的短路保护中明确表示:在回路任意点上由于短路引起了所有电流,应在不超过电流的情况下,在系统中导体不超过允许的极限温度的时间内进行分断。

也就是0.4s是允许的极限温度时间了么?为什么?

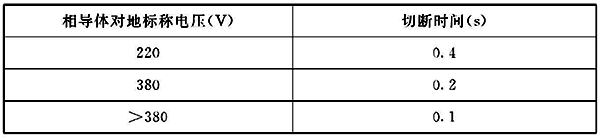

图3 TN系统的最长切断时间

来看图3,可以看到220V切断最长时间为0.4s。举个例子,B断路器(250A)后边有可能接很多末端断路器(照明插座类),那么末端系统包括断路器和电缆所能承受的极限温度时间就是0.4s。如果超了0.4s就要增大整个系统材料成本才行。

正是因为0.4s是允许的极限温度时间,所以低压配电设计操作时,一般不拿短延时作为保护选择性的手段,通常变压器出现主开关设置0.4s的短延时,其他下级开关不做延时。
