关键词：彩色无纸记录仪；真空感应熔炼炉
中航工业北京航空材料研究院熔铸中心主要进行各类高温合金母合金以及其他功能材料的生产，真空感应熔炼炉是核心进口生产设备。因真空感应熔炼炉使用时的特殊要求，目前中航工业北京航空材料研究院熔铸中心生产方式为24小时持续生产，冶炼时通过操作人员观测不带记录功能的温控仪，按照时间读取数据后进行记录。在实际生产过程中存在两个问题：
1、由于我们操作人员的水平和能力参差不齐，在工作时不可避免出现读数误差或者由于疲劳倦怠等情况，造成冶炼过程记录数据与实际运行参数不符，对熔铸中心的产品质量控制和追溯造成一定程度的困扰，也不利于冶炼生产工艺改进的数据积累。
2、冶炼过程中部分设备运行数据未进行记录，当设备发生故障时，无法追溯根据故障发生前的设备运行参数，只能是根据故障表面情况进行排故工作，而无法预防性地对真空感应熔炼炉维护和保养，影响了设备生产能力的发挥和潜在故障的排查。

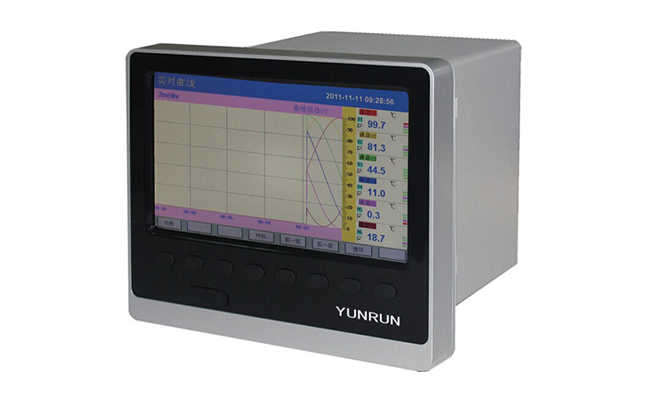

中航工业北京航空材料研究院熔铸中心在两台美国进口真空感应熔炼炉上安装了多通道彩色无纸记录仪，对设备运行数据实时采集和记录，解决了现存问题。熔铸中心经过前期调研和论证，采用了昌晖仪表制造有限公司YR-ASR600多通道彩色无纸记录仪，经过一年试运行，证明此套装置具有计量精度较高、运行稳定、抗干扰能力强以及与原有设备兼容性较好等特点。
在设计之初，中航工业北京航空材料研究院经过市场调研以及与部分无纸记录仪厂家沟通，决定选用国内云南昌晖仪表制造有限公司生产的彩色无纸记录仪。国产产品设计符合国内市场要求，尤其YR-ASR600内部设计了真空仪表的标度转换程序，可以直接将国产真空表的二次输出以真空指数的方式进行显示，而不需要人工在仪表内部进行标度变换的公式设计。YR-ASR600优点是局域网功能完善（也可以使用RS485网络）。为检验其抗干扰性能，在现场开启大功率中频感应电源、多台真空泵、水泵、吊车、柴油和电动叉车等设备模拟实际生产工况，YR-ASR600完全能满足使用要求。由于彩色无纸记录仪价格仅为进口无纸记录仪的三分之一，昌晖仪表制造有限公司的YR-ASR600彩色无纸记录仪成为首选。
二、彩色无纸记录仪参数
无纸记录仪记录间隔时间根据熔铸中心每熔炼批次间隔时间设置，将数据记录间隔时间设为1s，可以连续记录6天运行数据，满足一批次熔炼时间间隔的要求。
三、无纸记录仪通道设置
中航工业北京航空材料研究院熔铸中心选用12通道的YR-ASR-612型，使用其中的10个通道，剩余两个通道用于以后扩充。每个通道均为万能输入，可输入标准信号（0-10mA、0-5V、4-20mA、1-5V）、热电偶（B、E、J、K、S、T等）、热电阻（Pt100、Cu50）和脉冲信号。在实际使用时分别选用了0-5V、4-20mA、J型热电偶类型通道。
四、无纸记录仪计量检定
在使用之前仪表送计量检定单位检定，以0-5V、4-20mA、J热电偶信号分别对无纸记录仪通道进行计量检测，经过计量测试研究院计量检定，YR-ASR600精度满足要求。在实际使用中我们也与原有的欧陆仪表进行对比，其显示数据基本一致。
五、无纸记录仪安装
YR-ASR600外形为1×144mm，开孔尺寸138×138mm，直接代替原显示真空度的欧陆仪表。此套真空感应熔炼炉为美国Consarc公司生产，柜内仅提供AC110V电源，因仪表使用了电源电压范围较宽的开关电源（适用于AC90V-AC265V范围供电），可以直接安装使用。
六、记录仪真空通道
真空感应熔炼炉真空仪表为美国产品，除了指针显示之外，输出为0-5V电压值，原有数字显示仪表显示的也是电压值，在无纸记录仪真空测量通道上，为了最大限度地减少对操作人员的操作习惯的影响，我们便没有进行标度变换，仍然显示电压值。
七、记录仪测温通道
真空感应熔炼炉主要测量钢液和循环冷却水温度，其中钢液测温分为光学测温和热电偶测温。光学测温为原有的爱康双比色测温仪，数据输出采用4-20mA，测温范围1100～1700℃；热电偶测温采用B型热电偶测温，因为记录仪本身数据采集间隔为1s，不能满足测量钢液时的B型热电偶测温快速反应要求，只能采用一次仪表进行变换，得到相应的线性输出。在实际使用中采用日本导电仪表，输出采用4-20mA。测量记录水温采用设备原带的J型热电偶来测温。
八、中频电源
真空感应熔炼炉原中频电源为美国应达公司的电源，其中频功率、中频电压、中频频率信号为0-5V输出，经过信号隔离器输入到彩色无纸记录仪中，经过计算，在记录仪内部进行标度变换，得到真实的中频电源数值。
利用YR-ASR612彩色无纸记录仪进行改造的费用不高，改造工作和难度也不大，但改造后仪表使用效率很高。经过我们1年多的使用，YR-ASR600彩色记录仪的测量准确度、数据记录以及抗干扰能力等都令人满意，达到了免维护状态。另外，由于YR-ASR600无纸记录仪采用了先进的微机技术，做到了万能信号输入，体积小，功耗低，通用性广，独立性强，画面色彩鲜艳，读数直观，反映灵敏可靠，数据保存、追忆都十分方便，是集测量和管理为一体的较好设备。
