接入隔离器的4-20mA信号分为有源和无源两类，二线制4-20mA为无源信号，三线制和四线制制4-20mA为有源信号，二线制/三线制/四线制4-20mA电流信号与隔离器的接线各不相同。本文以昌晖仪表隔离器YR9034A-0-GNNN-N为例介绍二线制/三线制/四线制4-20mA电流信号与隔离器如何接线。
1、四线制4-20mA信号

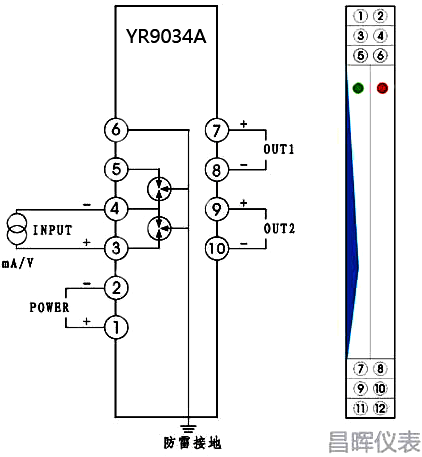

如下图所示，四线制仪表使用单独供电电源，传输的信号为有源信号，所以，将信号线直接接在信号隔离器信号输入端(3+，4-)上。
2、二线制4-20mA信号
如下图所示，二线制仪表没有单独的供电电源，需要隔离器给仪表供电，然后仪表再反馈电流信号给信号隔离器输入端。所以，将现场仪表的电源线接在隔离器5脚上，反馈信号线接在3脚上。
3、三线制4-20mA信号
如下图所示，三线制仪表有三根线，分别是电源线、信号线、公共负极。所以，将现场仪表的电源线接在信号隔离器5脚上，信号线接在3脚上，公共端接在4脚上。
