可编程继电器使用注意事项及安装

2021/2/25 14:46:22 人评论 次浏览 分类:调试维修  文章地址://www.e-cumulus.com/tech/3627.html

可编程继电器是一款结构紧凑功能强大的控制器,集继电器、定时器、计数器、日历、时间开关等功能于一体,可用于小规模应用自动化系统。昌晖仪表在本文分享可编程继电器使用注意事项及安装知识。

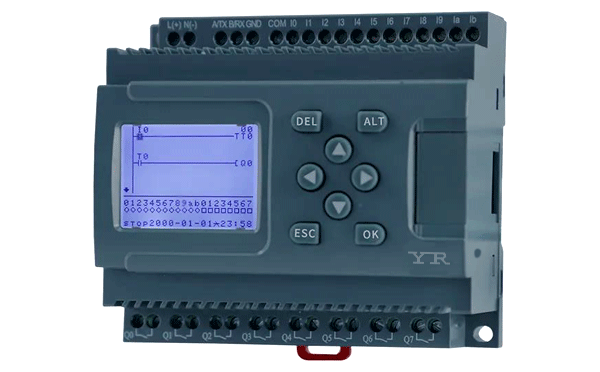

可编程继电器

可编程继电器安全使用注意事项

1、电路设计
①本所有接口连接器和安全连接器均为带电零件。因此,他们不得直接与软超低压(SELV)电路连接或者与导电件直接连接。
②由于内部电路出现故障(例如,输出继电器熔断或烧坏),可编程继电器输出仍处于ON或OFF状态,必须采取外部安全措施并作为这些故障排除措施以确保整个系统安全运行。
③用户必须采取故障安全措施。这样,一旦出现信号线断裂或电源瞬间中断时确保整个系统安全。
④输出继电器的寿命很大程度上受到开关条件的影响。确认系统在实际运行条件下运行,设置开关频率经确保输出继电器性能得到充分发挥。

2、系统启动和程序修改

①在可编程继电器正式运行之前,先检查一下用户程序是否正确执行。
②在对系统进行测试操作之前,先断开输出线和系统连接以免误操作造成人员伤害或设备损坏。
③可编程继电器在进行以下操作之前,先确认系统安全性。
a、修改操作模式(RUN/STOP)
b、使用按钮开关
c、修改位状态或参数设定值
④在接通电源之前,再检查一下所有接线。

3、可编程继电器使用

①在规定的环境温度和湿度内使用可编程继电器,它的环境操作温度为-10~50℃。如果在电源等热源附近使用,则可编程继电器内部温度将会上升从而降低它的寿命。
②在接触任何单元之前,将身上的静电释放。例如,接触接地的金属板。
③如果单元接触了有机溶剂(例如,苯或涂料稀释剂)、强碱或强酸,则会损坏设备外部表面。切勿将这些物资与单元接触。
④不得施加大于额定电压的电压。否则会毁坏内部元件。
⑤短路或开路故障会造成输出元件损坏。负载不得大于额定输出电流。

4、可编程继电器维修保养

如更换可编程继电器主机时,则在换上新的主机后,在再次开机操作之前先确认一下所有的设置(包括时钟数据、内部保持位、保持计时器和计数器等)是否一致。

5、可编程继电器运输和储存

①运输可编程继电器时,采用专门的包装箱运输。在运输过程中,振动不得过大或跌落。
②将可编程继电器储存于环境温度为-10~60℃的环境下。如果是储存于-10℃或以下的环境中,则在接通电源通电之前将其置于室温下3小时以上。

可编程继电器安装

1、可编程继电器安装和接线
①安装期间,可编程继电器不许跌落。
②确保DIN导轨安装杆、副机和其它带锁定设备的部件正确锁到位。如果锁定不正确则会导致故障发生。

2、可编程继电器安装环境

①不得在以下地方安装可编程继电器
◆温度变化较大的地方
◆湿度高有冷凝的地方
◆灰尘太多或很脏的地方
◆有腐蚀气体的地方
◆阳光直射的地方
②不得将可编程继电器安装在有振动的地方。在此类地方使用会使可编程继电器受至应力破坏。
③有静电的环境(例如,输送成型材料、粉或流体材料的管道)。尽可能地将可编程继电器与这些静电源分隔开来。
④可编程继电器既不防水又不耐油,因此不得在水或油的环境中使用。
⑤在许可的电源电压范围内使用。在供电条件差的地方使用时,应十分小心。例如,电源电压波动较大。
⑥当将系统安装在强电磁场、放射性环境时应采取适当有效措抗干扰施。

可编程继电器安装方法

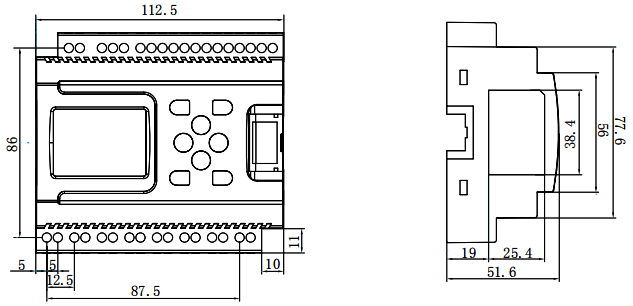

1、可编程继电器安装尺寸
可编程继电器安装尺寸

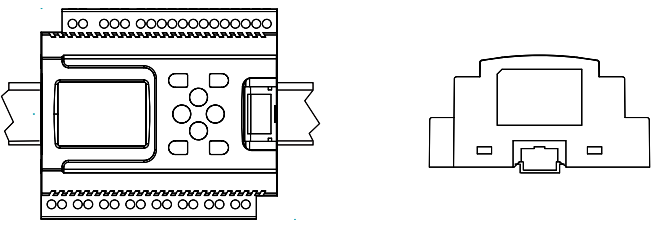

2、可编程继电器安装方向
可编程继电器安装方向
可编程继电器垂直安装                               可编程继电器水平安装

3、可编程继电器

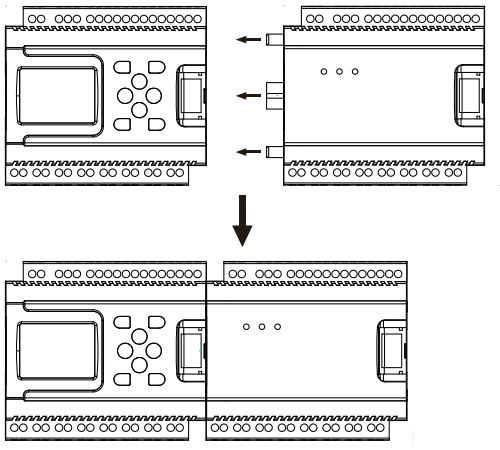

主机与副机连接(将副机上的导向设备插入主机中)
可编程继电器主机与副机连接

可编程继电器使用及安装专业知识就分享到这里。如果你需要深入了解可编程继电器选型、价格、详细技术参数和性能特点,请你移步至//www.e-cumulus.com/product/3625.html查看。
