在介绍前，先引入一段小插曲：某水泥厂电工新手在维修熟料散发电动葫芦，症状是葫芦不能上升。他经过一番排查，确定是断火限位器坏了，于是就将其更换。可是换好之后，试机发现：按上升按钮，葫芦正常上升；按下降按钮，葫芦仍然上升。
电工新手很是不解，感叹到：“没有动控制回路呀，就换了个断火限位器，怎么会这样？到底咋回事？”“到底咋回事？”，这里先留个悬念，下面介绍断火限位器的组成。
1、断火限位器的组成

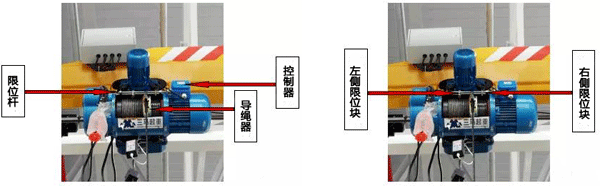

断火限位器由限位杆、限位块、控制器组成。
限位杆上固定有两个限位块，右侧是上升极限位，左侧是下降极限位。吊钩上升时，钢丝绳上的导绳器向右运动，当其与限位杆上的右限位块(上升极限)相碰时，断火限位器动作，吊钩便立即停止上升；吊钩下降时，钢丝绳上的导绳器向左运动，当其与限位杆上的左限位块(下降极限)相碰时，断火限位器动作，吊钩便立即停止下降。
2、断火限位器的接线

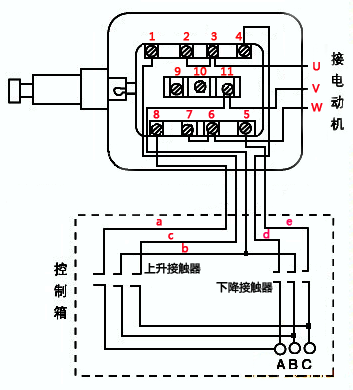

如下图所示：
a、b、c、d、e是从电控制箱出来的5根线；u、v、w是升降葫芦的电机线；实际上，断火限位器接线端子1和2、端子3和4、端子5和6、端子7和8是4对常闭触点；端子2和3、端子6和7是短接起来的。
另外还有两点需要补充：
①断火限位器在工作过程中，正常动作时，是断掉电机主回路两相电源，第三相电源是没有断掉的。因此在检修时，这一点要特别注意！
②断火限位器按额定电流分，有3种规格：10A、20A和40A，虽然尺寸和接线端子有所不同，但是接线都是一样的。
3、断火限位器工作原理
为什么断火限位器左侧接线端子1和8接的是上升线，右侧端子4和5接的是下降线？包括前面所提到的断火限位器限位杆上的限位块，为什么左侧是下降限位块，右侧是上升限位块？
这是由断火限位器和葫芦钢丝绳上的导绳器共同决定的：断火限位器是双向限位：左边是推分常闭触头，右侧是拉分常闭触头。
葫芦钢丝绳上导绳器的运动情况：吊钩上升时，钢丝绳上的导绳器向右运动，当其与限位杆上的右限位块相碰时，导绳器推分断火限位器。因为断火限位器左边是推分常闭触头，所以左侧接的是上升线。
吊钩下降时，钢丝绳上的导绳器向左运动，当其与限位杆上的左限位块相碰时，导绳器拉分断火限位器。因为断火限位器右边是拉分常闭触头，所以右侧接的是下降线。
电动葫芦断火电位器工作原理已经介绍完了，我们再回到前面的小插曲。那么到底是什么原因导致“按上升按钮，葫芦正常上升；按下降按钮，葫芦仍然上升”这种现象呢？
从电动葫芦断火限位器接线图中我们不难发现：按上升按钮，葫芦正常上升，说明控制柜总电源相序正常。之所以会出现“按下降按钮，葫芦仍然上升”这种现象，是因为d线和e线接反了。这样的话，下降接触器工作时，电机电源相序就和上升接触器工作时的相序一样了，所以葫芦不会下降，只会上升。
解决方法就是把电动葫芦断火限位器的d线和e线对调一下就可以了。以上内容是笔者的经验分享，如有不足之处，请批评指正！
