在文章《如何选择中性导体(N)截面积》后，电力仪表在本文以示例形式分享照明回路中性导体(N)截面积选择和相关计算。
某办公楼，照明全部选用荧光灯配电子镇流器和LED灯两种，照明回路未计入谐波的计算电流为100A；单灯有功输入功率采用以下三种方案：
方案1：有功功率都为25W以上；
方案2：有功功率全都为25W及以下；
方案3：有功功率全都为25W及以下，但选取低谐波产品，3次谐波含有率为10%。
试对以上三种方案选择N导体和相导体截面积。线路选用PVC绝缘铜芯线、相导体和N导体等截面积，并和PE导体穿同一钢管敷设，环境温度为35℃。
解：按上述照明灯谐波限值标准，运用公式IN'=3IcHRI3和公式
，以及表1载流量降低系数，计算过程和选择截而积的结果，列于表2。
说明：公式中：1N'为3次谐波在N导体中产生的电流，A；Ic为三相平衡系统未计入谐波的计算电流，A；HRI3为3次谐波电流含有率，为3次谐波电流与基波电流的比值；Ic'为计入3次谐波后的相电流，A。
表1 存在3次谐波电流时四芯或五芯电缆载流量降低系数

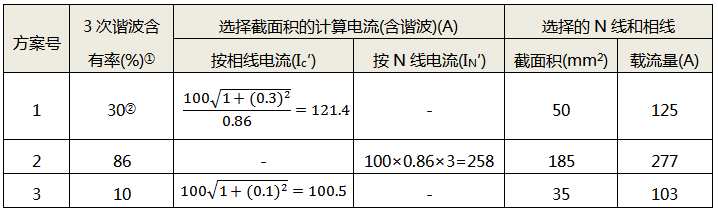

表2 照明设备存在3次谐波时导线截面积的选择
①表中3次谐波系按标准规定的限值。
②功率大于25W时，3次谐波限值为30λ，此处λ取1。
分析和对策
从以上照明设备的3次谐波对导体截面积的影响分析，可得出以下结论和采取的对策：
1、应尽量选择光源功率大于25W的产品，特别是荧光灯更是如此。
2、需要选用25W及以下的光源时，应明确提出选用低谐波的照明灯，要求3次谐波含有率或总谐波含有率不超过30%，甚至更低的谐波含有率，虽然要增加照明灯的购置费，但降低了线路的费用，而且大大优化了照明线路质量，包括功率因数、对通信的干扰等，可以说是一举多得的优选方案，从经济、技术方面都更合理。
关于照明回路中性导体(N)截面积选择的干货内容就分享到这里。相信你在昌晖仪表网上的持续学习，对解决低压配电线路中性导体截面积选择的疑问会有帮助，这就是学习的力量。另外，低压配电设计中选用高性能、高可靠性电力仪表对提高配电系统档次、性能有帮助，欢迎您到//www.e-cumulus.com/product/list_78.html深入了解昌晖电力仪表系列。
