温控器接线的一些实际问题

2020/10/7 21:29:06 人评论 次浏览 分类:二次仪表  文章地址://www.e-cumulus.com/tech/3370.html

温控器接线方面的问题在温控器技术支持中占很大比例,昌晖仪表本文深入聊聊温控器接线方面的注意事项和经验,帮助仪表工提高温控器使用和维护技能。

温控器

1、温控器与热电阻的接线

温控器在连接热电阻时,常常会由于对线制的理解有问题,使接线有误导致温控器出错。如有一台YR-RJD905AM-N/G2/N-I2-L5-N-T温控器,温控器上有接线图,电工按图进行了接线。在18、20端连接了二线制铂电阻Pt100,送电后温控器报错。表面看是19、20端间少接了一根短接线,严格讲是接线有误,正确做法是将二线制热电阻接到18、20端,再补接19、20端间的短接线,使温控器显示恢复正常。为什么要这么接线?说明如下。

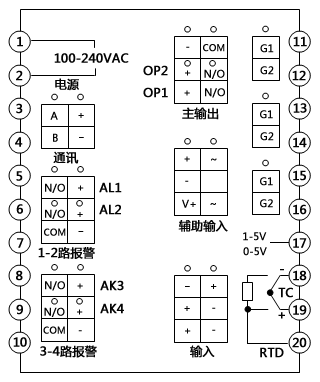

温控器接线图
图1  温控器接线图

YR-RJD905AM-N/G2/N-I2-L5-N-T温控器用端子18、20来测热电阻值,为了克服测量线路本身的阻值造成测量误差,因此热电阻大多采用三线制接线法,在3根电线当中,有2根电线为短路状态,目的是消除线路电阻产生的误差,端子18、20测得的电阻值减掉端子19、20的电阻值即为实际测得的电阻值。本例在19、20端加短接线属于三线制接法的简单方式,还是会有一定的线路电阻影响的,只能用在要求不高的测温现场。正规的三线制接法,应该从热电阻端子引3根同线径的导线到温控器的输入接线端。


2、温控器与变送器的接线

①温控器与二线制变送器的接线
温控器与二线制变送器接线示意图如图2

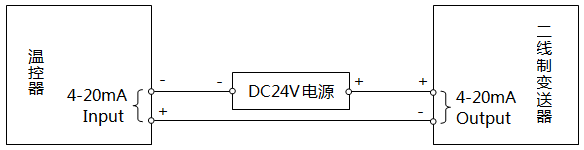

温控器与二线制变送器的接线(外接DC24V电源)

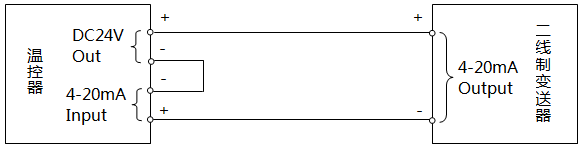

温控器与二线制变送器的接线(由温控器供电)
温控器与二线制变送器接线,首先应考虑变送器的24VDC供电是由温控器提供还是用外接电源。不需要温控器供电时,只需把二线制变送器输出的4-20mA电流信号“+”与DC24V电源“+”连接,二线制变送器输出的4-20mA电流信号“-”接至温控器4-20mA输入“+”端,再将DC24V电源“-”连接温控器4-20mA输入“-”端,则DC24V电源、二线制变送器和温控器之间的信号回路就接通。若二线制变送器由温控器供电时,仅需要用温控器DC24V输出端替代外部DC24V电源即可,接线原理是一样的。


②温控器与三线制变送器的接线

温控器与三线制变送器接线示意图如图3

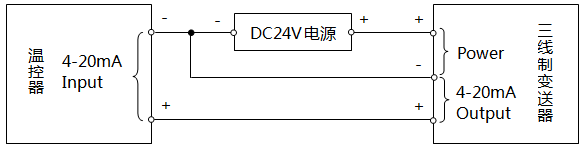

温控器与三线制变送器接线示意图(外接DC24V电源)

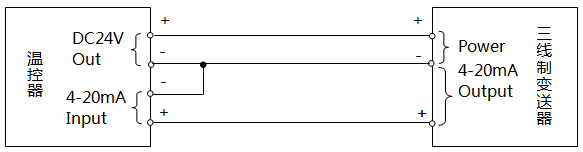

温控器与三线制变送器接线示意图(温控器供电)
假如三线制变送器由外接DC24V电源供电,则DC24V电源“+”连接三线制变送器电源“+”,三线制变送器4-20mA信号输出“+”连接温控器4-20mA输入信号“+”,DC24V电源“-”连接三线制变送器4-20mA信号输出“-”,同时三线制变送器4-20mA信号输出“-”连接温控器4-20mA输入信号“-”,则DC24V电源、三线制变送器和温控器之间的信号回路就接通。若三线制变送器由温控器供电时,仅需要用温控器DC24V输出端替代外部DC24V电源即可,接线原理是一样的。


③温控器与四线制变送器的接线

温控器与四线制变送器接线示意图如图4

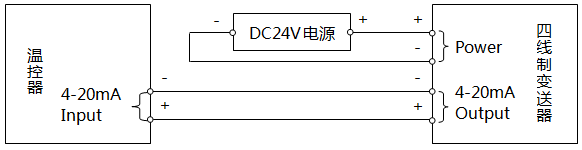

温控器与四线制变送器接线示意图(外接DC24V电源)

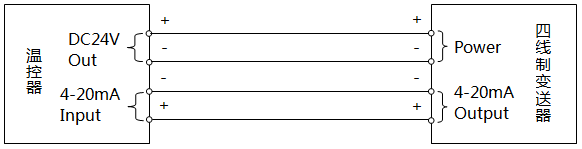

温控器与四线制变送器接线示意图(温控器供电)
假如四线制变送器由外接DC24V电源供电,DC24V电源“+”连接四线制变送器电源“+”,DC24V电源“-”连接四线制变送器电源“-”,四线制变送器4-20mA信号输出“+”连接温控器4-20mA输入信号“+”,四线制变送器4-20mA信号输出“-”连接温控器4-20mA输入信号“-”,则DC24V电源、四线制变送器和温控器之间的信号回路就完成。若四线制变送器由温控器供电时,仅需要用温控器DC24V输出端替代外部DC24V电源即可,接线原理是一样的。


3、温控器与电动执行器的接线

控制系统使用电动执行器时,要求温控器具有双路输入,因为除了测量信号外,还要有阀位反馈信号输入阀位控制温控器;温控器还要有相应的模块配合才能达到目的。以YR-GADS825-810-12/12-HLNN-N-N-T双路输入阀位控制温控器为例做介绍,接线如图5所示。热电偶测量温度从温控器23和24端子接入温控器。温控器内的继电器触点通过25、26端输出正转信号,通过27、28端输出反转信号,电动执行器的阀位反馈信号通过15、19端输入温控器。34、35端是RS485通信输出端。

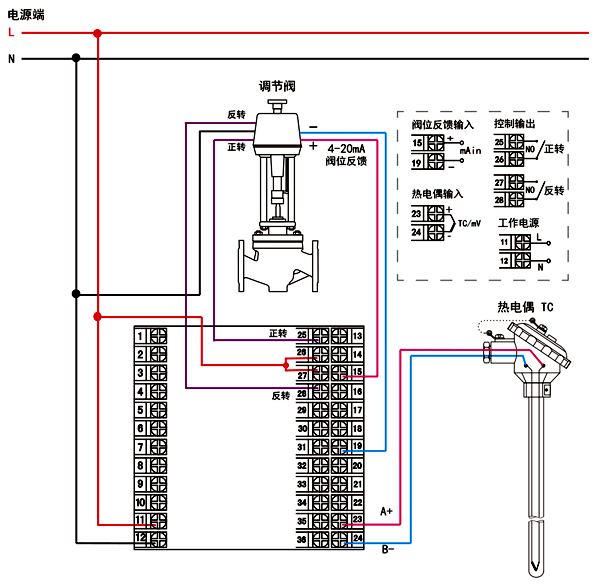

温控器与电动执行器的接线
图5 温控器与电动执行器的接线

4、温控器与PLC的接线

把温控器的继电器触点信号输出给PLC时,触点信号既可以是温控器的报警输出,也可以是温控器的辅助输出。温控器内部继电器的两个常开触点,通常在温控器的接线图上会标注250V AC等数值,这不是输出电压值,是指触点的最大工作电压为250VAC。温控器某一组报警输出的一端要接到PLC的COM端上;报警输出的另一端的需要接至PLC外部输入的某X端口。

5、温控器说明书的接线图与实物不符
生产厂对温控器改进是很正常的事情,但有的厂家改进后的产品仍提供旧款温控器说明书或通用说明书,用户在使用温控器时应以温控器外壳上所贴的接线图为准进行接线。

6、温控器代换时的接线

不同型号温控器的代换原则是:外形尺寸相同,电源相同,输入信号相同,输出信号相同,表明所用的输出模块功能也相同。不具备以上条件时就要进行改动。代换接线前先确定电源端子,千万不能把电源线接错。

输入信号常用的是热电偶、热电阻、直流电流,按图示符号接入即可。正确接线后还要对温控器的设置进行检查,如温控器输入信号类型是否与设置相符,显示量程的上、下限是否正确。有的温控器只要设置输入信号类型,测量范围也就固定了,有的温控器还可对显示输入的量程比例进行设置。


温控器输出信号与使用的输出模块有关,尤其是代换不太正规的产品时,遇到的问题更多,因此代换时输出信号的接线就要复杂些。首先观察原用的及要代换的温控器表壳上的标识,有没有注明输出接的是什么执行器件,然后参照原用温控器的端子对代换的温控器进行接线。
