在使用MODBUS协议编程的时候，会遇到诸如40001、10001之类的地址，这究竟是代表什么意思呢？昌晖仪表来谈谈MODBUS协议的数据模型和地址模型，这样大家就能理解这个问题。
1、MODBUS协议的数据模型
数据模型是对可访问数据的一种抽象，MODBUS协议的数据模型定义了四种可访问的数据，分别是：
◆离散量输入(Discrete Input)；
◆线圈(Coils)；
◆输入寄存器(Input registers)；
◆保持寄存器(Holding registers)；
其中，离散量输入和线圈只支持以位(bit)的方式进行访问，输入寄存器和保持寄存器只支持以字(WORD)的方式进行访问；离散量输入和输入寄存器只支持以只读的方式进行访问，而线圈和保持寄存器既可以读也可以写。
数据模型中成员的特点如下面的表格所示：
MODBUS协议定义的数据模型
区块 访问长度 访问方式 说明
离散量输入 位(bit) 只读 数据由IO系统提供
线圈 位(bit) 读/写 可通过应用程序改写
输入寄存器 字(word) 只读 数据由IO系统提供
保持寄存器 字(word) 读/写 可通过应用程序改写
既然数据模型是一种抽象，在实际使用时必须将其映射到真实的物理存储区才能被访问。
MODBUS协议允许设备将四种数据分别映射到不同的存储区块中，各个区块之间相互独立，使用不同的功能码可读取到不同的数值，如下图所示：

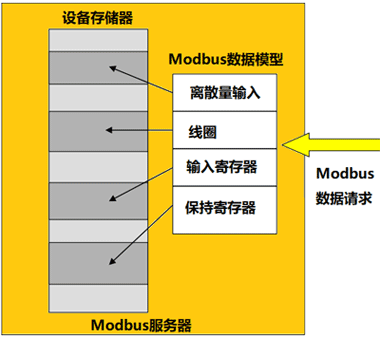

图1 MODBUS数据模型映射到不同的存储区块
MODBUS协议也允许设备将四种数据映射到同一存储区块中，这样通过不同的功能码读取数据可能会得到相同的数据(比如：输入寄存器和保持寄存器为同一物理区块)，如下图所示：

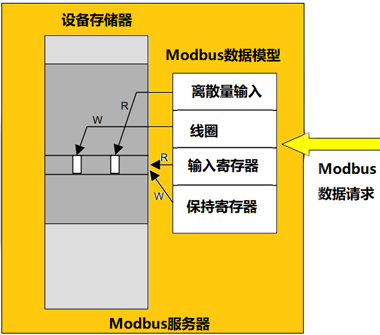

图2 MODBUS数据模型映射到同一区块
数据模型中的每一种数据都最多允许有65536个元素(编号1-65536)，元素的地址编号从0开始，因此地址的范围为：0-65535。需要说明的是：65536只是协议允许的最大元素范围，但并不要求全部实现。MODBUS协议允许设备根据自己的实际情况实现部分元素，甚至不要求实现模型中全部四种数据；
2、MODBUS协议的地址模型
为了简化数据模型与设备存储区的对应关系，引入了一种地址模型。该模型通过编号的方式对不同类型数据进行区分，各数据的地址编号请看下面的表格：
MODBUS地址模型
MODBUS数据模型/数据区 MODBUS地址编号
线圈 0
离散量输入 1
输入寄存器 3
保持寄存器 4
MODBUS地址模型的编号从1开始。
由于每一种数据都最大支持65536个元素，因此理论上，对于线圈型数据来说，其地址范围为000001-065536；类似的，离散量输入，其地址范围为100001-165536；输入寄存器，其地址范围为300001-365536；保持寄存器，其地址范围为400001-465536。
由于65536是比较大的数值，实际应用一般不需要这么大的存储区，因此PLC厂家普遍采用的是10000以内的地址范围，即：线圈地址范围为00001-09999；离散量输入地址范围为10001-19999；输入寄存器地址范围为30001-39999；保持寄存器地址范围为40001-49999。
有了该地址模型，我们就可以从MODBUS寄存器的地址判断要访问的区块的类型。比如本文开头提到到地址40001就是保持存储器的第一个值的地址，而10001就是离散量输入的第一个值的地址；要注意的是，保持寄存器和输入寄存器的每个值的大小为16bits(字)，而线圈和离散量输入每个值的大小为1bit(位)。
各PLC厂家根据PLC的实际情况，将MODBUS的地址模型映射到实际的存储区。一般来说，线圈对应过程输出映像区(Q)；离散量输入对应过程输入映像区(I)；输入寄存器对应模拟量输入(AI)；保持寄存器对应数据块或V存储区或M存储区。以西门子S7-200 SMART为例，其MODBUS地址与存储器地址的对应关系如下表所示：
MODBUS地址 S7-200 SMART存储区
00001-00256 Q0.0-Q31.7
10001-10256 I0.0-I31.7
30001-30056 AIW0-AIW110
40001-4×××× V-V+2*(××××-1)
MODBUS地址模型对于MODBUS-RTU/ASCII和MODBUS-TCP协议都是适用的。
好了，关于MODBUS的地址模型与数据模型昌晖仪表就先介绍到这里。
