从SVG和SVC看无功补偿技术的发展方向

2020/7/17 0:17:13 人评论 次浏览 分类:电工基础  文章地址://www.e-cumulus.com/tech/3233.html

无功补偿装置在电力系统中必不可少,它的主要作用是提高供配电系统的功率因数,从而提高输电设备和变电设备的利用率,提高用电效率,降低用电成本;另外,在长距离输电线路中,在合适的地点加装动态无功补偿装置,还可以改善输电系统的稳定性,提高输电能力,稳定受电端及电网的电压。

无功补偿设备经历几个发展阶段。早期的典型代表为同步调相机,体积庞大造价高,已渐渐淘汰;第二种是并联电容器的方法,主要的优点是成本低,易于安装使用,但是需要根据系统可能存在谐波等电能质量问题,纯电容已经趋于少见。

低压无功功率自动补偿控制器
                低压无功功率自动补偿控制器
目前串联电抗器的电容器补偿装置是提高功率因数广泛的一种方式,当用户系统负荷为连续性生产,负载变化率不高时,一般建议采用FC的固定补偿方式,也可以采用由接触器控制的分步投切的自动补偿方式,这个对于中压、低压供配电系统都适用。


当负荷变化较快,或者为冲击性负荷时,需要快速补偿,例如橡胶行业的密炼机,系统对于无功功率的需求同样变化快速。但是由于一般的无功自动补偿系统所采用的电容器,从运行状态断开,退出电网后,在电容器的两极之间存有残压,残压的大小无法预知,需要1-3分钟的放电时间,所以再次投入电网的间隔至少要等到残压通过电容器内部的放电电阻消耗至50V以下时才能进行第二次投入使用,所以无法做到快速响应;另外,由于系统存在大量谐波,由电容器串联电抗器组成的LC调谐式滤波补偿装置需要大容量的投入来保证电容器的安全,但是同时也有可能造成系统过度补偿,令系统呈容性。

SVC(6-10KV)

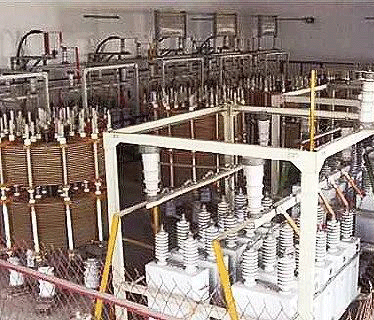

图1 SVC(6-10KV)


于是,静止无功补偿装置:(SVC--Static Var Compensator)诞生了,其典型的SVC代表是由TCR(Thyristor Controlled Reactor)+FC(Fixed Capacitor)组成的,即晶闸管控制电抗器+固定电容器组(通常需要串联一定比例的电抗器),静止无功补偿装置的重要性是它能够通过调节TCR中晶闸管的触发延迟角来连续调节补偿装置的无功功率;SVC这种补偿形式目前主要在中高压配电系统中应用,对于负载容量大、谐波问题严重、冲击性负荷、负载变化率高的场合特别适用,例如钢厂、橡胶、有色冶金、金属加工、高铁等。

SVG(6-10KV)

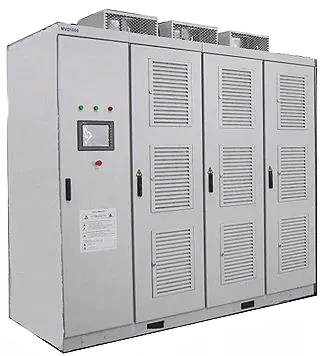

图2 SVG(6-10KV)


目前随着电力电子技术的发展,特别是IGBT器件的出现和控制技术的提高,另外一种有别于传统的以电容器、电抗器为基础元器件的无功补偿设备应运而生,就是SVG(Static Var Generator),即静止无功发生器,它通过PWM脉宽调制控制技术,使其发出无功功率,呈容性;或者吸收无功功率,呈感性。SVG由于没有大量使用电容器,而是采用桥式变流电路多电平技术或PWM技术来进行处理,所以不需要使用时对系统中的阻抗进行计算。同时,相较于SVC,SVG还有体积小、能更加快速的连续动态平滑的调节无功功率的优点,同时可容性感性双向补偿。


SVG与SVC无功补偿装置的对比分析

1、工作原理不同
①SVC可以被看成是一个动态的无功源。根据接入电网的需求,它可以向电网提供容性无功,也可以吸收电网多余的感性无功,把电容器组通常是以滤波器组接入电网,就可以向电网提供无功,当电网并不需要太多的无功时,这些多余的容性无功,就由一个并联的电抗器来吸收。电抗器电流是由一个可控硅阀组控制,借助于对可控硅触发相角的调整,就可以改变流过电抗器的电流有效值,从而保证SVC在电网接入点的无功量正好能将该点电压稳定在规定范围内,起到电网无功补偿的作用。

②SVG以大功率电压型逆变器为核心,通过调节逆变器输出电压的幅值和相位,或者直接控制交流侧电流的幅值和相位,迅速吸收或发出所需的无功功率,实现快速动态调节无功功率的目的。


2、响应速度快

一般SVC的响应速度是20-40ms;而SVG的响应速度不大于5ms,能更好的抑制电压波动和闪变,在相同的补偿容量下,SVG对电压波动和闪变的补偿效果最好。

3、低电压特性好

SVG具有电流源的特性,输出容量受母线电压的影响很小。这一优点使SVG用于电压控制时具有很大的优势,系统电压越低,越需要动态无功调节电压,SVG的低电压特性好,输出的无功电流与系统电压没有关系,可以看作是一个可控恒定的电流源,系统电压降低时,仍能输出额定无功电流,具备很强的过载能力。

而SVC是阻抗型特性,输出容量受母线电压的影响很大,系统电压越低,输出无功电流的能力成比例降低,不具备过载能力。因此SVG的无功补偿能力与系统电压无关,而SVC的无功补偿能力随系统电压的下降线性降低。


4、运行安全性能提高

SVC以可控硅调节电抗加多组电容作为无功补偿的主要手段,极容易发生谐振放大现象,导致安全事故,系统电压波动大时,补偿效果受很大影响,运行损耗大;SVG配套电容器不需要设置滤波器组,不存在谐振放大现象,SVG是有源型补偿装置,是采用可关断器件IGBT构成的电流源装置,从而避免了谐振现象,运行安全性能大大提高。

5、谐波特性

SVC利用可控硅控制电抗器的等效基波阻抗,不仅受到系统谐波影响大,而且自身会产生大量的谐波,必须配套采用滤波器组,滤除SVC自身产生的谐波含量;SVG采用三电平单相桥技术,单相可输出5电平电压波形,采用载波移相的脉冲调制方法,不仅受系统谐波影响小,还可以抑制系统的谐波;与SVC相比,SVG采用多重化、多电平或脉宽调节技术等措施后,大大减少了补偿电流中的谐波含量。

6、占地面积小

在相同的补偿容量下,SVG的占地面积比SVC的减少1/2到2/3。由于SVG使用的电抗器和电容器比SVC少,因此大大缩小了装置的体积和占地面积;SVC中的电抗器不仅本身体积比较大,而且考虑到相互间的安装间隔,整体占地面积较大。

综上所述,SVG无功补偿装置具有响应速度快、谐波含量少、无功调节能力强等优点,可以大大改善电网的电能质量,目前已成为无功补偿技术的发展方向。
