在大型复杂的IP网络中，会存在多种路由协议，为了是网络中路径互通，必然会在多种协议之间进行重分布使路由信息的共享。在进行多点双向重分布时，由于路由协议优先级的不同,会引起次优路径的问题。

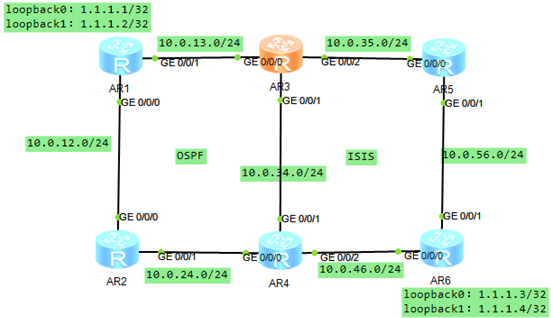

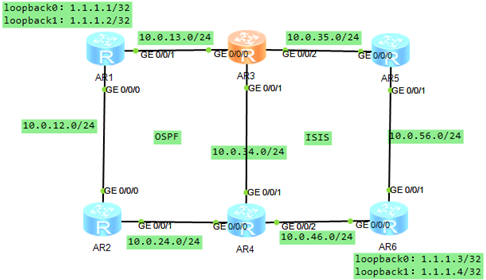

首先我们搭建一个如图所示的拓扑：
右边网络使用ospf协议，左边使用isis协议，R3和R4连接的链路即运行ospf，也运行isis，实现在各自网络中达到路由互通。
第一步、在AR1、AR2、AR3、AR4上配置OSPF：
[R1]ospf 1
[R1-ospf-1]area 0
[R1-ospf-1-area-0.0.0.0] network 10.0.12.0 0.0.0.255
[R1-ospf-1-area-0.0.0.0] network 10.0.13.0 0.0.0.255
[R2]ospf 1
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network 10.0.12.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]network 10.0.24.0 0.0.0.255
[R3]ospf 1
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0] network 10.0.13.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0] network 10.0.34.0 0.0.0.255
[R4]ospf 1
[R4-ospf-1]area 0
[R4-ospf-1-area-0.0.0.0] network 10.0.24.0 0.0.0.255
[R4-ospf-1-area-0.0.0.0] network 10.0.34.0 0.0.0.255
第二步、在AR3、AR4、AR5、AR6上配置ISIS：
[R3]isis 1
[R3-isis-1]is-level level-2
[R3-isis-1]network-entity 49.0030.0300.3003.00
[R3]int g0/0/1
[R3-GigabitEthernet0/0/1]isis enable 1
[R3]int g0/0/2
[R3-GigabitEthernet0/0/2]isis enable 1
[R4]isis 1
[R4-isis-1] is-level level-2
[R4-isis-1] network-entity 49.0040.0400.4004.00
[R4]int g0/0/1
[R4-GigabitEthernet0/0/1] isis enable 1
[R4]int g0/0/2
[R4-GigabitEthernet0/0/2] isis enable 1
[R5]isis 1
[R5-isis-1] is-level level-2
[R5-isis-1] network-entity 49.0050.0500.5005.00
[R5]int g0/0/0
[R5-GigabitEthernet0/0/0] isis enable 1
[R5]int g0/0/1
[R5-GigabitEthernet0/0/1] isis enable 1
[R6]isis 1
[R6-isis-1] is-level level-2
[R6-isis-1] network-entity 49.0060.0600.6006.00
[R6]int g0/0/0
[R6-GigabitEthernet0/0/0] isis enable 1
[R6]int g0/0/1
[R6-GigabitEthernet0/0/1] isis enable 1
至此路由协议全部配置完成。
第三步、在AR1上创建loopback0和loopback1逻辑接口，配置IP地址，并将该路由引入OSPF中。
[R1]int LoopBack 0
[R1-LoopBack0] ip address 1.1.1.1 32
[R1]int LoopBack 1
[R1-LoopBack1] ip address 1.1.1.2 32
引入：
[R1]ip ip-prefix 1 index 10 permit 1.1.1.0 24 greater-equal 32 less-equal 32
[R1]route-policy 1 permit node 1
[R1-route-policy]if-match ip-prefix 1
[R1-ospf-1] import-route direct route-policy 1

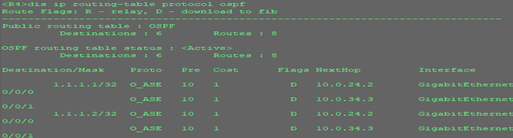

在AR4上查看路由是否引入成功：
可以看到AR4的路由表中已经存在1.1.1.1/32和1.1.1.2/32的主机路由，说明引入成功。
第四步、在AR6上创建逻辑接口loopback0和loopback1，配置IP地址，并将路由引入到ISIS中。
[R6]int LoopBack 0
[R6-LoopBack0]ip address 1.1.1.3 32
[R6-LoopBack0]int LoopBack 1
[R6-LoopBack1] ip address 1.1.1.4 32
[R6]ip ip-prefix 1 index 10 permit 1.1.1.0 24 greater-equal 32 less-equal 32
[R6]route-policy 1 permit node 10
[R6-route-policy]if-match ip-prefix 1
[R6-isis-1]import-route direct route-policy 1

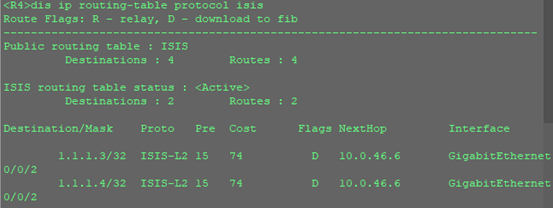

在AR4上查看路由是否引入成功：
可以看到路由表中已经存在1.1.1.3/32和1.1.1.4/32的主机路由，说明路由引入成功。
第五步、在AS边界路由器AR3和AR4上执行路由的双点双向引入，仅将OSPF区域的1.1.1.1/32和1.1.1.2/32路由引入到ISIS，将ISIS区域的1.1.1.3/32和1.1.1.4/32路由引入到OSPF。

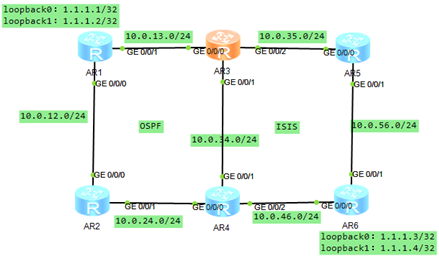

首先进行如下图所示方向的引入
1、在AR3上配置IP前缀列表，匹配路由1.1.1.1/32和1.1.1.2/32
[R3] ip ip-prefix 1 index 10 permit 1.1.1.0 24 greater-equal 32 less-equal 32
2、创建路由策略，将通过IP前缀列表匹配的路由打上tag：
[R3]route-policy oti permit node 10
[R3-route-policy]if-match ip-prefix 2
[R3-route-policy] apply tag 100
3、在ISIS中引入OSPF路由，并应用路由策略
[R3-isis-1]import-route ospf 1 route-policy oti
注意：加tag的目的是为了在后续的引入动作中，防止路由倒灌，因此会在路由策略中对相应的tag会进行deny。
另外，在ISIS协议中，只有当开销类型为wide模式下才能携带tag，因此AR3、AR4、AR5、AR6均要在isis协议视图下配置cost-style wide命令才能使tag在网络中生效。
4、在AR4上配置IP前缀列表，匹配路由1.1.1.3/32和1.1.1.4/32
[R4]ip ip-prefix 1 index 10 permit 1.1.1.0 24 greater-equal 32 less-equal 32
同理，创建路由策略，将匹配的路由打上tag，同时，要将前面从ospf中引入的路由deny。
[R4]route-policy ito deny node 5
[R4-route-policy] if-match tag 100 #将从ospf中引入的打上了100tag的路由deny
[R4]route-policy ito permit node 10
[R4-route-policy] if-match ip-prefix 1
[R4-route-policy] apply tag 200 #将isis引入ospf的路由打上200的tag
此时要在AR3路由策略中创建拒绝策略，将isis引入ospf中的带tag200的路由拒绝，防止路由倒灌：
[R3]route-policy oti deny node 5
[R3-route-policy]if-match tag 200

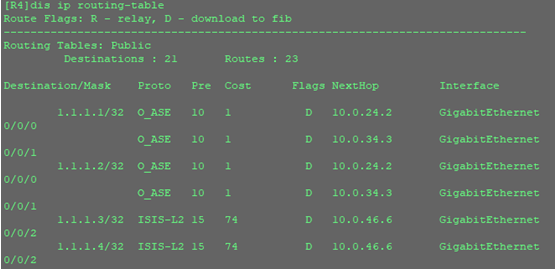

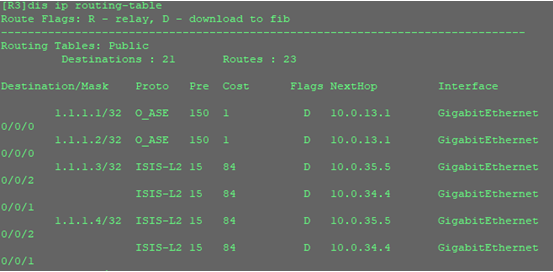

执行完第一步的引入后，查看ASBR路由器AR3和AR4路由表中关于1.1.1.x/32网段的路由信息
可以看到当前路由表对于1.1.1.x/32路由都正常，没有存在次优路径或路由环路问题，下面进行第二步引入，按照如下图所示的方向。
首先在R3上将ISIS路由引入到OSPF中，并打上300的tag：
[R3]route-policy ito permit node 10
[R3-route-policy] if-match ip-prefix 1
[R3-route-policy] apply tag 300
[R3]ospf 1
[R3-ospf-1]import-route isis 1 route-policy ito
在R4上将OSPF路由引入ISIS中，打上400的tag，同时拒绝带300tag的路由进入ISIS：
[R4]route-policy oti permit node 10
[R4-route-policy]if-match ip-prefix 1
[R4-route-policy] apply tag 400
[R4]route-policy oti deny node 5
[R4-route-policy]if-match tag 300
在AR3上添加策略，拒绝tag400的路由进入OSPF：
[R3]route-policy ito deny node 5
[R3-route-policy]if-match tag 400

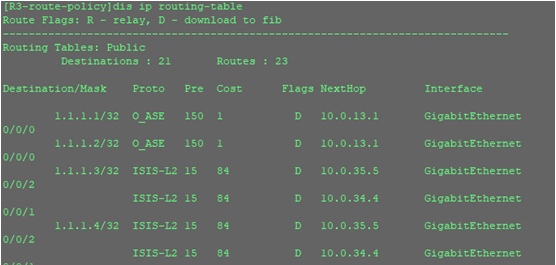

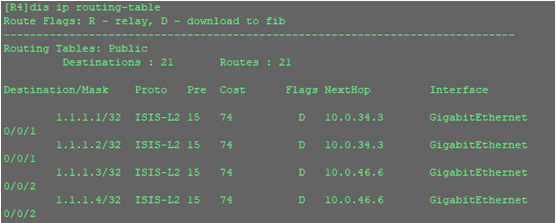

现在查看ASBR路由器AR3和AR4上关于1.1.1.x的路由信息：
可以看到，在AR4上对于学习1.1.1.1/32和1.1.1.2/32路由的协议改变成了ISIS，这显然会存在问题。
我们都知道，OSPF的外部路由优先级为150，内部路由优先级为10，而ISIS路由无论内部路由还是外部路由，其优先级均为15，而优先级值越低越优先。因此，我们可以在AR4上将OSPF的外部路由优先级更改为低于15的值。
在这里将其修改为14
[R4]ospf
[R4-ospf-1]preference ase 14

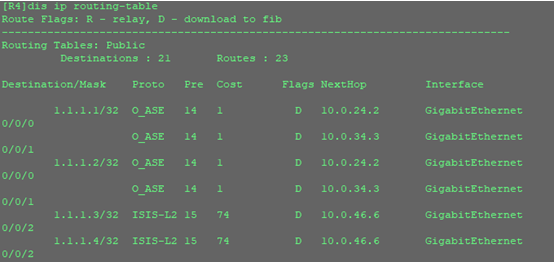

查看AR4的路由表信息：
可以看到，1.1.1.1/32和1.1.1.2/32路由重新由OSPF学习到，至此双点双向路由引入完成。
在实际应用中，路由的双点双向引入往往会存在很多的变化的情况，但其总体的解决思路就是：
1、防止路由倒灌
2、保证ASBR上路由表的信息在执行双点双向重引入前和引入后一致
对于1的解决方法是通过打标记的方式，在一台ASBR上将路由引入时打上相应的tag，在另一台ASBR上将路由引出时拒绝掉相应tag的路由。
对于2的解决方法是通过修改路由协议的优先级来实现，但要根据实际情况来进行修改，这里只是最简单的一种情况，实际应用中可以根据tag值、router-policy等工具来修改。
