变送器能将温度、压力、流量、液位、成分等参数变换成4-20mA电流信号。只要传送回路不出现分支，回路中的电流就不会随电线长短而改变，从而保证了传送的精度。
1、二线制变送器及接线
二线制变送器的接线如图1所示，供电为24VDC，输出信号为4-20mA，负载电阻通常为250Ω，24V电源的负线电位最低，它就是公共点，智能变送器还可在4-20mA信号上加载HART协议的FSK键控信号。有的数显表具有变送功能或24V供电功能，作用与二线制变送器相似。

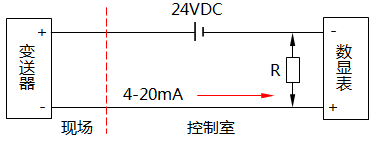

图1 二线制变送器接线示意图
二线制变送器的电源、电流信号回路为：24V的电源正端→变送器的正端→变送器的负端→数显表的正端→数显表的负端→24V的电源负端，数显表接收的是电流信号。如果在数显表的正、负端并联一个电阻R，数显表接收的就是电压信号。
2、三线制变送器及接线
三线制变送器的电源正端用一根线，信号输出正端用一根线，电源负端和信号负端共用一根线，如图2所示。供电大多为24VDC，输出信号大多为4-20mA。

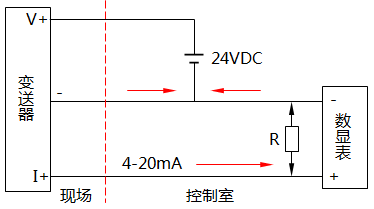

图2 三线制变送器接线示意图
三线制变送器的电源回路为：24V的电源正端→变送器的正电源接线V+端→变送器的负端(公用端)→24V电源负端。电流信号回路为：变送器的电流输出I+正端→数显表正端→数显表负端→变送器的负端(公用端)，数显表接收的是电流信号。如果在数显表的正、负端并联一个电阻R，数显表接收的就是电压信号。
3、四线制变送器及接线
四线制变送器的电源、信号各用两根线，电源和信号分开工作。如图3所示，供电大多为220VAC，也有24VDC的。输出信号大多为4-20mA。四线制变送器的电流信号回路为：变送器的电流输出正端→数显表正端→数显表负端→变送器的负端，数显表接收的是电流信号。如果在数显表的正、负端并联一个电阻R，数显表接收的就是电压信号。

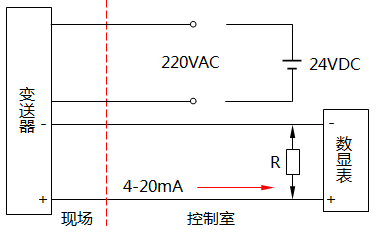

图3 四线制变送器接线示意图
