外转式电机轴承使用注意事项

2020/6/11 11:39:54 人评论 次浏览 分类:电工基础  文章地址://www.e-cumulus.com/tech/3128.html

外转式电机是电机中一种常见的形式。电机轴承应用技术中谈的较多的都是内转式电机的轴承应用,对于外转式电机的应用往往都是顺带提及,并没有专项展开。经常有朋友提问关于外转式电机轴承选择和应用方面的问题,因此昌晖仪表对外转式电机轴承使用注意事项做简单的讲述。

外转式电机,顾名思义就是电机的定子和轴处于固定不动的状态,同时外面的铁芯旋转的结构。对于轴承而言,其工作状态与内转式电机有所不同。


1、从负荷角度

内转式电机,轴与轴承内圈旋转,机座与轴承外圈固定不动。滚动体在轴承外圈内被内圈捻动旋转,主要在外圈负荷区承载,内圈整圈承载。

对于外转式电机,轴与轴承内圈固定,外转子铁芯和轴承外圈旋转。滚动体在内圈上被外圈捻动旋转,在内圈的负荷区承载,外圈整圈承载。


由此可见,当我们拆解外转式电机的时候,轴承外圈负荷痕迹应该是布满整个滚道,而轴承内圈只有局部有负荷痕迹。


2、从公差配合角度

从前面的负荷分析可以得知,在电机承受静止负荷(具体定义请参考电工基础栏目关于公差配合相关文章)的时候,外转式电机的轴承内圈承受固定负荷,也就是负荷在轴承内圈固定部分承载,而不发生相对转动。对于轴承外圈而言,负荷在整个滚道整圈旋转。因此,此时电机轴承内圈使用间隙配合,轴承外圈选择过渡配合。此时的轴承与轴、轴承室的配合选择原则与内转式电机的配合选择原则相反。可参照下面公差配合选择原则中的第三行形式:

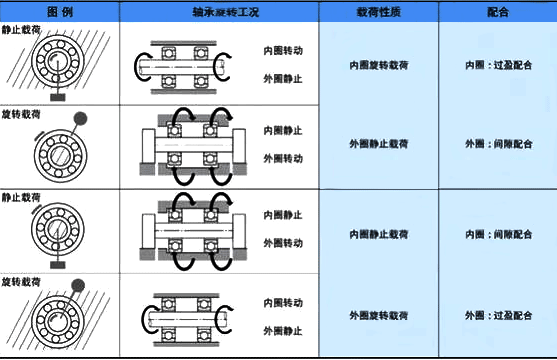

公差配合选择原则
根据公差配合的原则,在公差配合表格上选择合适的公差推荐即可。简单的方法,可以根据内转式电机的公差配合进行选择,然后保留公差带宽度,交换公差带等级即可。


3、外转式电机的轴承配置

外转式电机与内转式电机一样,处于内部的铁芯散热不如外部。只是此时内转式电机是定子散热不如转子,因此定子会出现轴向和径向较大的膨胀。因此,外转式电机的轴承配置基本上与内转式电机的轴承配置方式相同,也需要一个固定端一个浮动端。

对于浮动端轴承如果需要施加预负荷,那么在内转式电机上一般是加在轴承外圈上;而外转式电机则相反,需要加在轴承内圈上。因此一般用于外圈直径的波形弹簧,其弹力会被紧配合抵消,不能发挥预负荷的作用。


4、外转式电轴承机润滑

外转式电机的轴承外圈旋转,外圈带动油脂转动,相对于内圈旋转而言有较大的离心力。此时油脂在轴承内部的循环速度加快。因此当选择防尘盖形式的轴承时,外转式电机轴承容易出现油脂泄漏的问题。因此,一般不推荐外转式电机使用防尘盖(-2Z)的轴承。

在轴承润滑脂的选择上,外转式电机负荷区的径向直径相对较小,负荷区面积比相同轴承外转式电机的小。因此建议使用相较于内转式电机而言黏度偏高的润滑脂。


另一方面,对于在润滑时间间隔方面,外转式电机在内转式电机在润滑时间间隔上减半,将更有利于轴承的运行。
