数显表LED数码管的结构
数显表用的“8”字形LED数码管，用7个发光二极管分别组成“8”字形的7段笔画，用字母a、b、c、d、e、f、g表示，称为7段LED数码管，余下的1个发光二极管组成小数点，用字母h或dp表示，如图3所示。
图1 数码管笔段结构图
数码管有共阳极和共阴极两种，所有发光二极管的阳极接在一起形成公共阳极的称为共阳极数码管，所有发光二极管的阴极接在一起形成公共阴极的称为共阴极数码管，如图2所示。

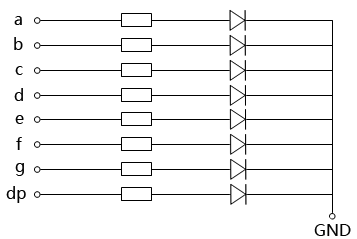

图2 共阴极数码管
数显表采用共阳极数码管居多，共阳极数码管正端接正电源，负端通过限流电阻接单片机的P口。共阳极数码管点亮时电流从电源正→发光二极管→限流电阻→低电位的P口。P口为高电位或高阻状态时，共阳极数码管熄灭，属于低电平驱动，如图3所示。

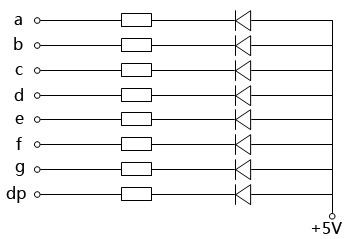

图3 共阳极数码管
数显表使用多位数码管，除笔段点亮外，还必须选择哪几位数码管应点亮，这就是段选择和位选择。数显表有4个数码管，称其为4位，即千位、百位、十位、个位。若要显示数字150，应使百、十、个位的数码管点亮，使某位数码管点亮的过程称为位选择。数码管内的8个LED灯称其为数码管的笔段，显示150时，百位数码管的b、c两个笔段应点亮，十位数码管的a、f、g、c、d五个笔段应点亮，个位数码管的a、b、c、d、e、f六个笔段应点亮，控制数码管笔段的亮、熄过程称为段选择。通常是先把位选连接到高电平使位选有效，再把各位数码管的相关笔段连接到GND，其余笔段连接高电平即可。
数显表LED数码管的结构知识就分享到这里。大家可以到//www.e-cumulus.com/product/了解昌晖仪表生产的数显表产品，进步了解LED数码管在不同功能数显表上的应用。
