数码管引脚识别及简易检测方法

2020/5/31 3:18:01 人评论 次浏览 分类:电子技术  文章地址://www.e-cumulus.com/tech/3088.html

数码管在电子产品和数显表中大量使用,仪表工掌握数码管引脚识别及简易检测方法,在数显表或电子产品数码管显示故障维修中更容易判断故障所在。

如图1所示,把数码管的数字面对着自己,小数点在下。左下角第一个引脚为1,然后以逆时针方向依次为1-10脚,即左上角第一个引脚便是10脚。
数码管引脚识别示意图
图1 数码管引脚识别示意图

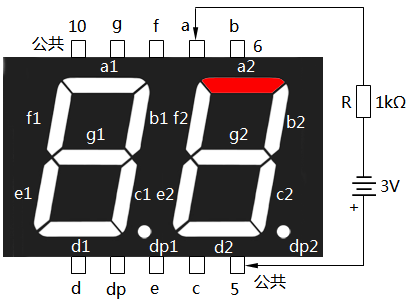

检测共阳极数码管可按图2进行。把两节干电池与1个1kΩ的电阻串联起来,将电池的正引线接在被测数码管的公共阳极上,负极引线依次接触a~dp脚。负引线接触到某引脚时,对应笔段应点亮,如图中负极引线接触到a引脚时a2笔段点亮。将被测数码管的a~dp引脚全部短接起来,并与电池负极相连,用电池正极接触公共脚,使被测数码管的全部笔段点亮。可观察笔段发光强弱是否一致,笔段显示有无残缺、局部暗淡等现象。若检测共阴极数码管,只需将电池的正、负极引线对调,方法同上。

共阳极数码管的简易检测
图2 共阳极数码管的简易检测


不清楚被测数码管是共阳极还是共阴极或引脚排列时,可从被测数码管的左边第1脚开始,逆时针方向依次测试各个引脚,使各笔段分别点亮,即可确定该数码管的引脚排列。测试时,只要某一笔段点亮,说明被测的两个引脚中有一个是公共脚,假设某一脚是公共脚不动,变动另一测试脚,如果另一个笔段会亮,说明假设正确。接着测试其他引脚,就可确定各个笔段。公共脚接电池正极数码管笔段能点亮,则被测数码管为共阳极;公共脚接电池负极数码管笔段能点亮,则被测数码管为共阴极。
