1、使用工况介绍
某厂重整装置反再单元催化剂加料控制阀选用日本凯特姆(KTM)V型球阀
2、V型球阀故障现象
工艺反映重整V型球阀检修后全关内漏较大，全开不过量。
3、处理前安全措施
办理作业票、进行安全分析，联系工艺人员对V型球阀进行切除，并对此阀门管路进行泄压。
4、故障原因分析及判断思路

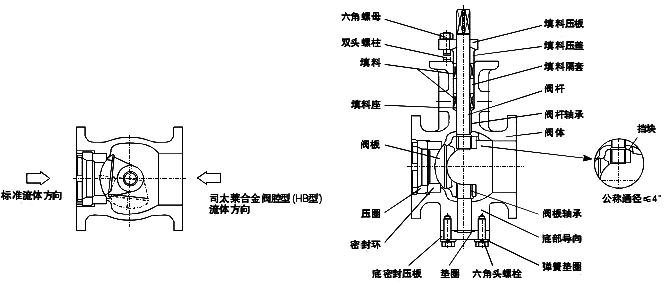

该控制阀为V型球阀结构图如下图所示。
V型球阀可能内漏的主要原因如下：
①阀芯密封磨损或有异物卡涩；
②未按调节阀流向安装，或与执行机构方向不一致；
③阀芯方向不对。
5、故障有效处理办法
该V型球阀之前因填料漏，委托检修人员在检修期间更换填料。因属于隐藏式填料，检修人员更换填料时将阀门执行机构拆掉，但并未标记阀体开关位置，回装执行机构出现阀体与执行机构相差90°。所以将阀杆逆时针转90°，回装执行机构投用后仍然内漏。
查看该V型球阀规格书，阀体为V型球阀，V型球阀阀芯一般只在进料侧有密封，根据前面的工作程序，阀芯刚好转了180°，阀芯密封面对着出料侧，因此导致内漏，再次拆执行机构将阀杆顺时针旋转180°后，装回执行机构投用，阀门试验正常。
6、故障防范措施及改进
在拆卸V型球阀前做好足够的标识，必要时一人拆卸一人标识，两人确认。
【相关知识拓展】
V型球阀属于固定球阀，也是单阀座密封球阀，只能单侧密封。兼有调节和切断功能，流量系数在同口径调节类阀门中是最大的，可调比达100:1。V型球阀的V型切口与金属阀座之间具有剪切作用，特别适合含纤维、微小固体颗粒、料浆等介质。
V型球阀和球阀具有相同的旋转90°的动作，不同的是旋塞体是球体，有圆形通孔或通道通过其轴线。球阀在管路中主要用来做切断、分配和改变介质的流动方向，它只需要用旋转90°的操作和很小的转动力矩就能关闭严密。球阀最适宜做开关、切断阀使用，但近来的发展已将球阀设计成使它具有节流和控制流量之用，如V型球阀。
【故障处理经验谈】
阀门检修工作应具备足够的责任心。检维修过程中，应标记好阀门位置和方向，做好监管工作。同时，检修前应根据检修阀门的规格型号、材质等查好资料，同维修人员交接，做好工作知识内容储备，应对突发状况。
